空调制冷回路、电控、水系统组成介绍，全套标准化保养方案汇总

中央空调机房稳定运行，依靠制冷回路、电气控制系统、水循环系统三大板块协同工作。

绝大多数机组故障、制冷衰减、能耗飙升，都源于运维人员对系统结构不熟、保养不到位。

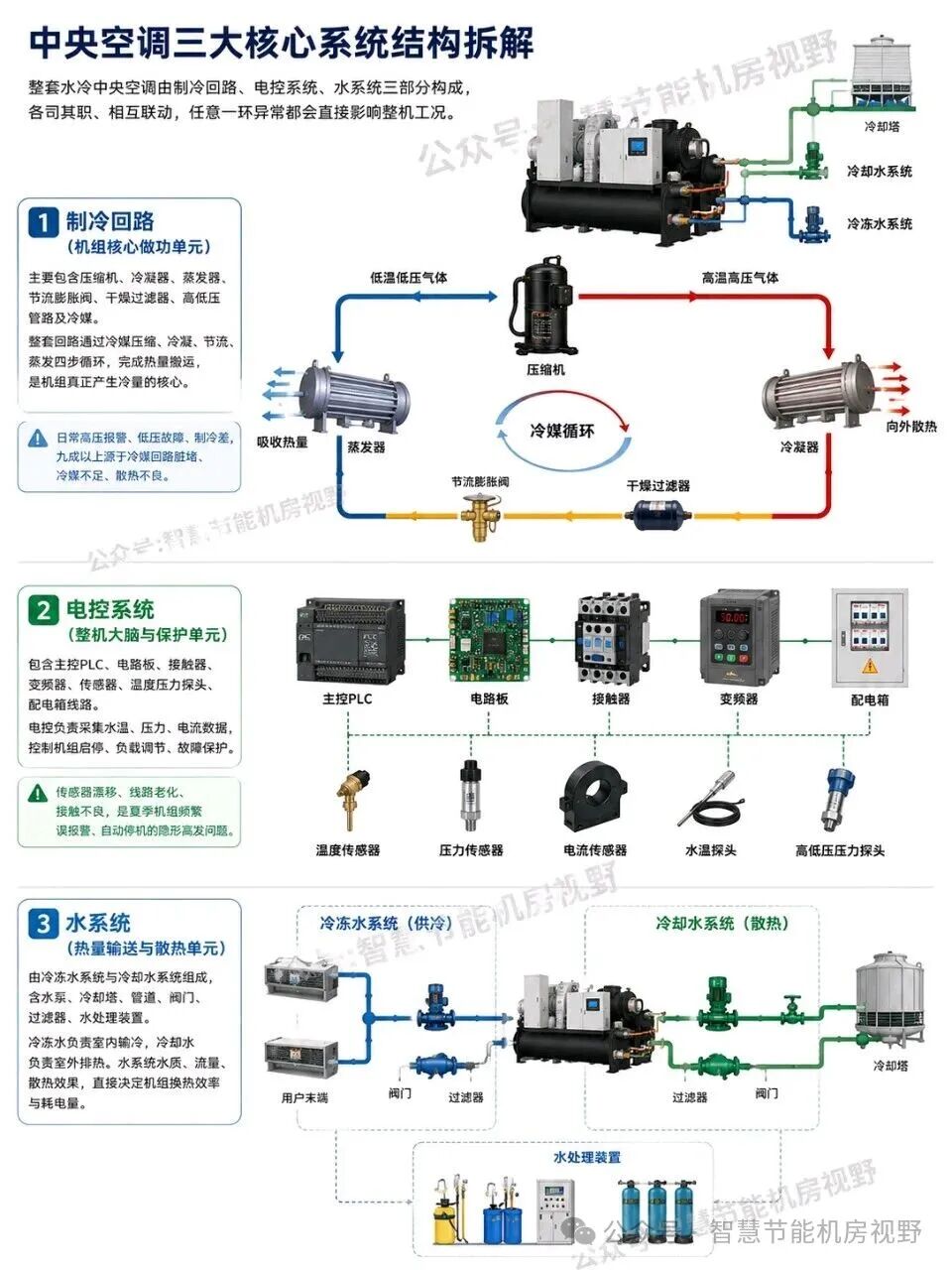

整套水冷中央空调由制冷回路、电控系统、水系统三部分构成，各司其职、相互联动，任意一环异常都会直接影响整机工况。

主要包含压缩机、冷凝器、蒸发器、节流膨胀阀、干燥过滤器、高低压管路及冷媒。

整套回路通过冷媒压缩、冷凝、节流、蒸发四步循环，完成热量搬运，是机组真正产生冷量的核心。日常高压报警、低压故障、制冷差，九成以上源于冷媒回路脏堵、冷媒不足、散热不良。

包含主控PLC、电路板、接触器、变频器、传感器、温度压力探头、配电箱线路。

电控负责采集水温、压力、电流数据，控制机组启停、负载调节、故障保护。传感器漂移、线路老化、接触不良，是夏季机组频繁误报警、自动停机的隐形高发问题。

由冷冻水系统与冷却水系统组成，含水泵、冷却塔、管道、阀门、过滤器、水处理装置。

冷冻水负责室内输冷，冷却水负责室外排热。水系统水质、流量、散热效果，直接决定机组换热效率与耗电量。

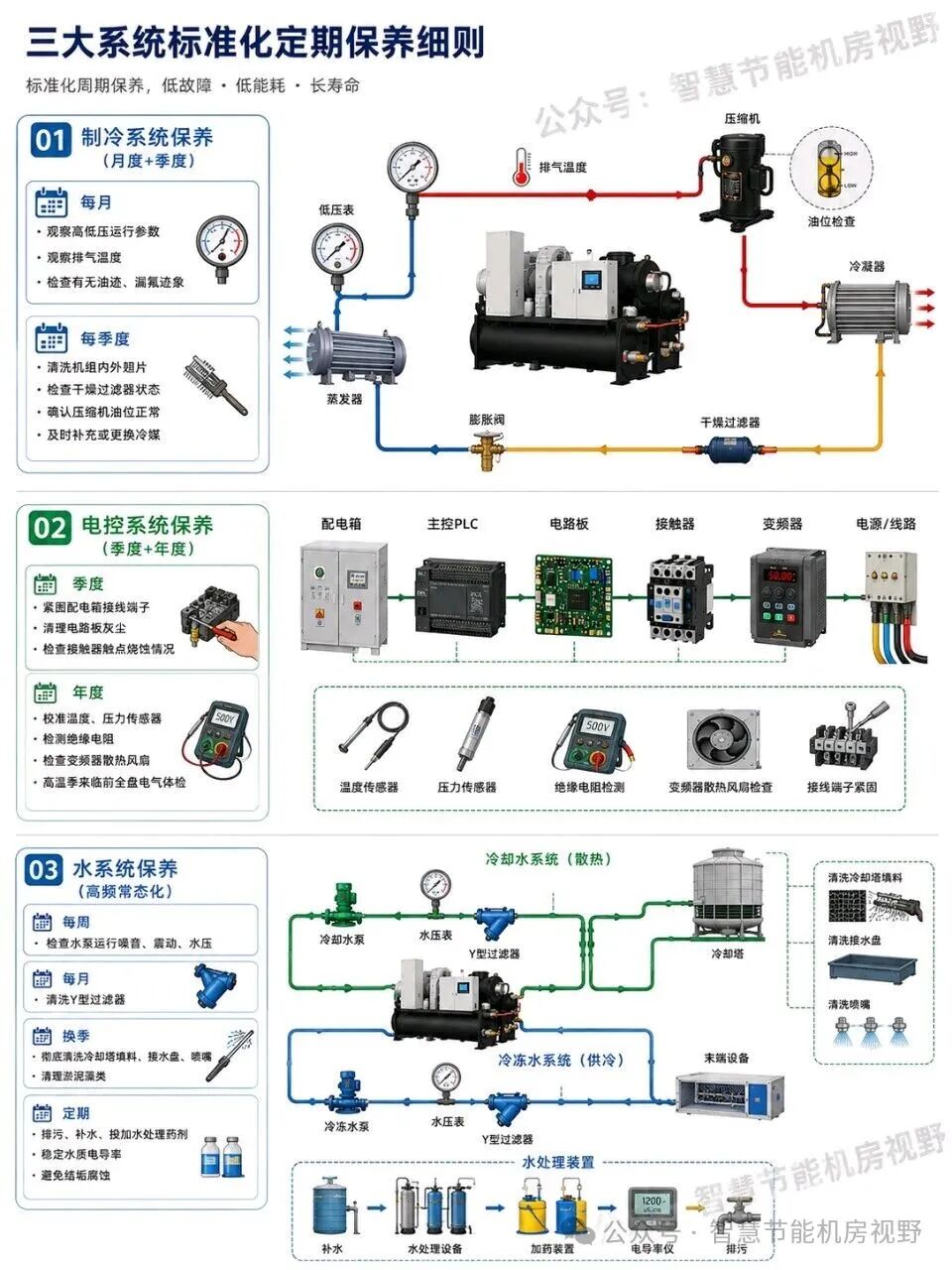

机房想要低故障、低能耗、长寿命，核心就是标准化周期保养，而非坏了再修。
