一起主变差动保护误动作实例分析 | 干货分享

一起主变差动保护误动实例分析结合一起现场运行操作过程中对一台变压器空投充电引起相邻并联运行变压器差动保护误动的实例，深入分析了主变差动保护误动的原因，并给出了几种防范措施。

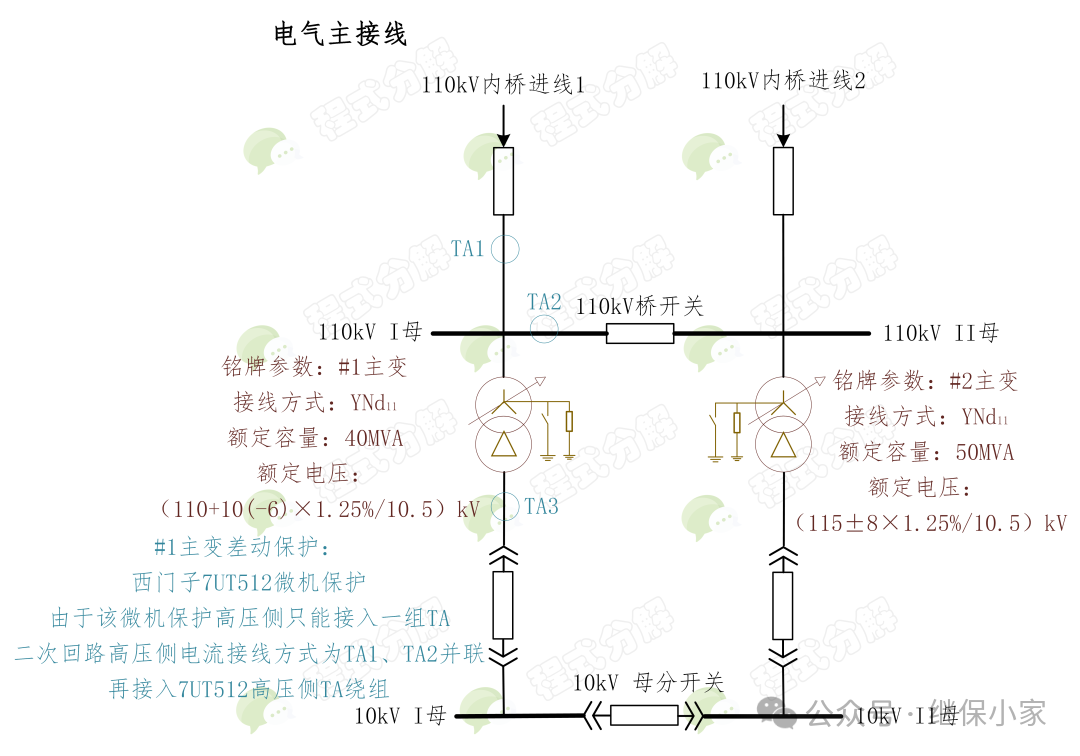

电气主接线

    某110kV内桥接线变电站的电气主接线及变压器参数如图

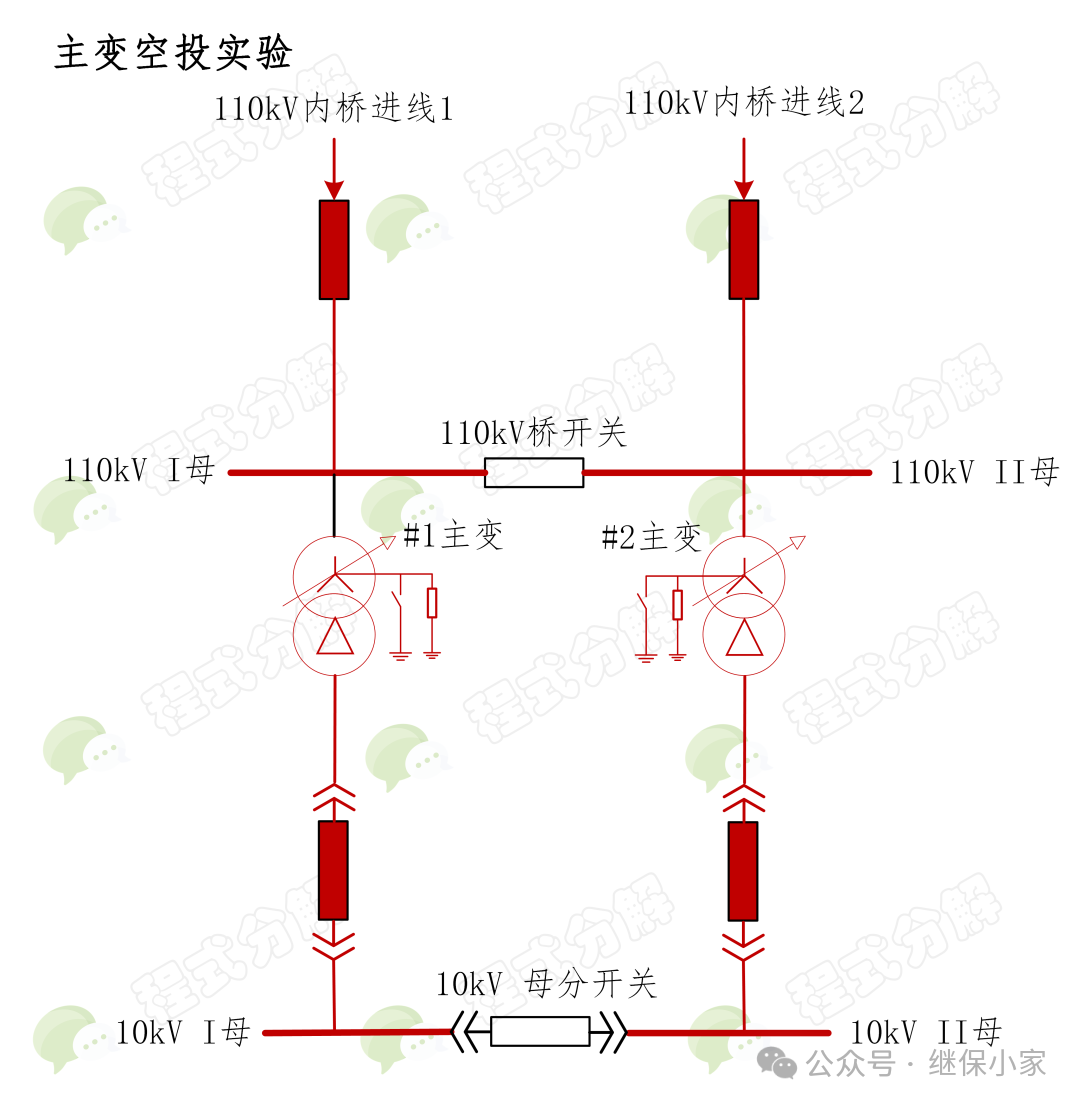

空投试验合格

    配合#1、#2主变10 kV开关柜改造搬迁工作，先后通过110 kV进线对#1、#2主变空投试验并经带负荷试验合格。

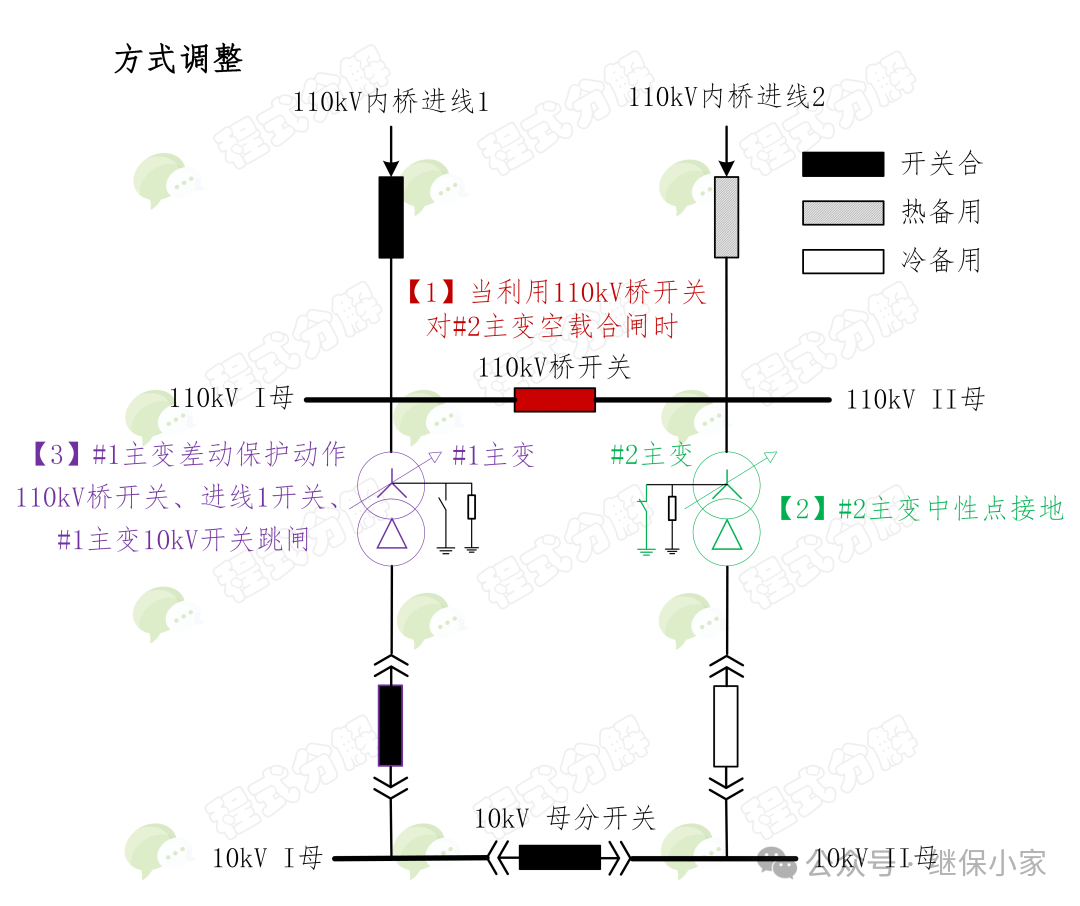

方式调整后差动保护动作

    方式调整为：1#主变中性点接地，进线2开关、110 kV桥开关热备用，#2主变10 kV开关冷备用，进线1运行经#1主变供10 kV I段、Ⅱ段母线负荷。当利用110 kV桥开关对#2主变空载合闸时(#2主变中性点接地)，#1主变差动保护动作，造成110 kV桥开关、进线1开关、#1主变10 kV开关跳闸。

主变空冲实验复查

    #1主变差动保护动作跳闸后，经确认现场一二次设备、回路检查无异常后，恢复了#2主变送电。

    紧接着分别将#1、#2主变差动保护改投信号，通过110 kV桥开关对#1、#2主变空冲试验和差动保护带负荷试验复查，方式为#1、#2主变三侧(进线、桥、低压侧)或两侧(进线及低压侧、桥及低压侧)运行。#1、#2主变差动保护均未启动，再次确认带负荷试验均合格。

误动原因定性分析

    根据上述动作情况，初步判断为#1主变运行经110 kV桥开关对#2主变空冲试验产生的励磁涌流导致TA饱和引起了#1主变差动保护动作。

    由于空载合闸变压器产生的励磁涌流引起桥侧电流互感器传变特性发生改变，从而使差动电流中的二次谐波含量降低，二次谐波闭锁保护失效，导致变压器差动保护误动。

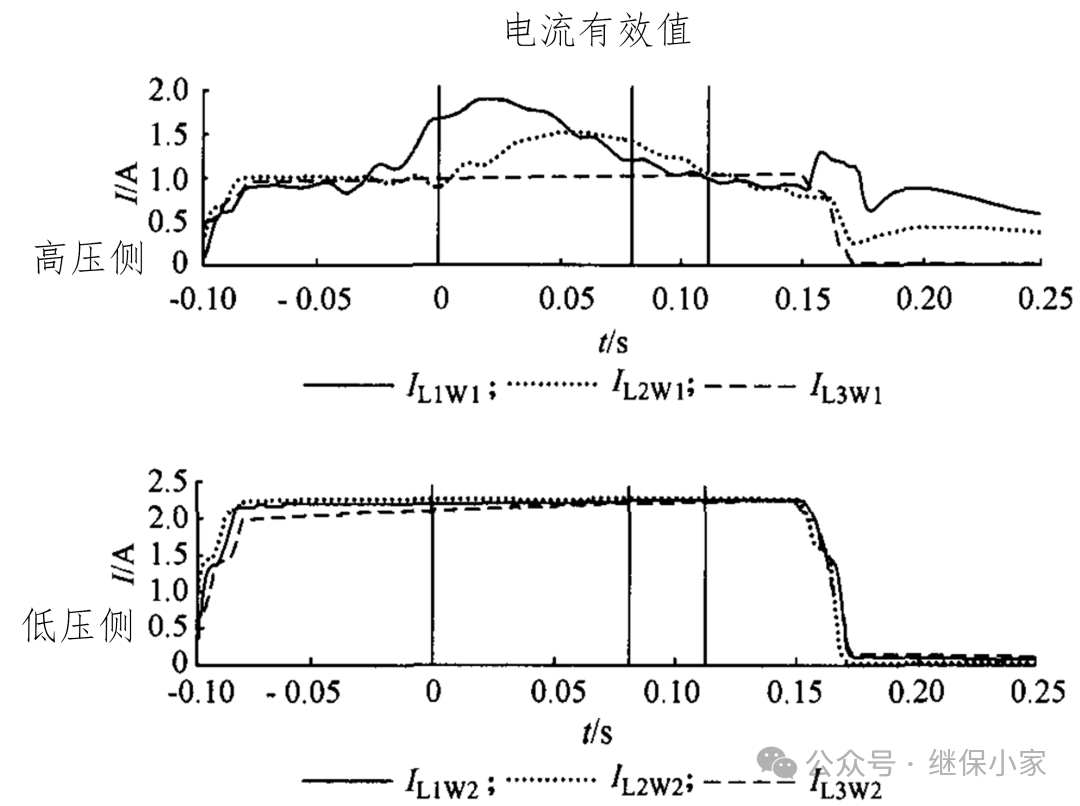

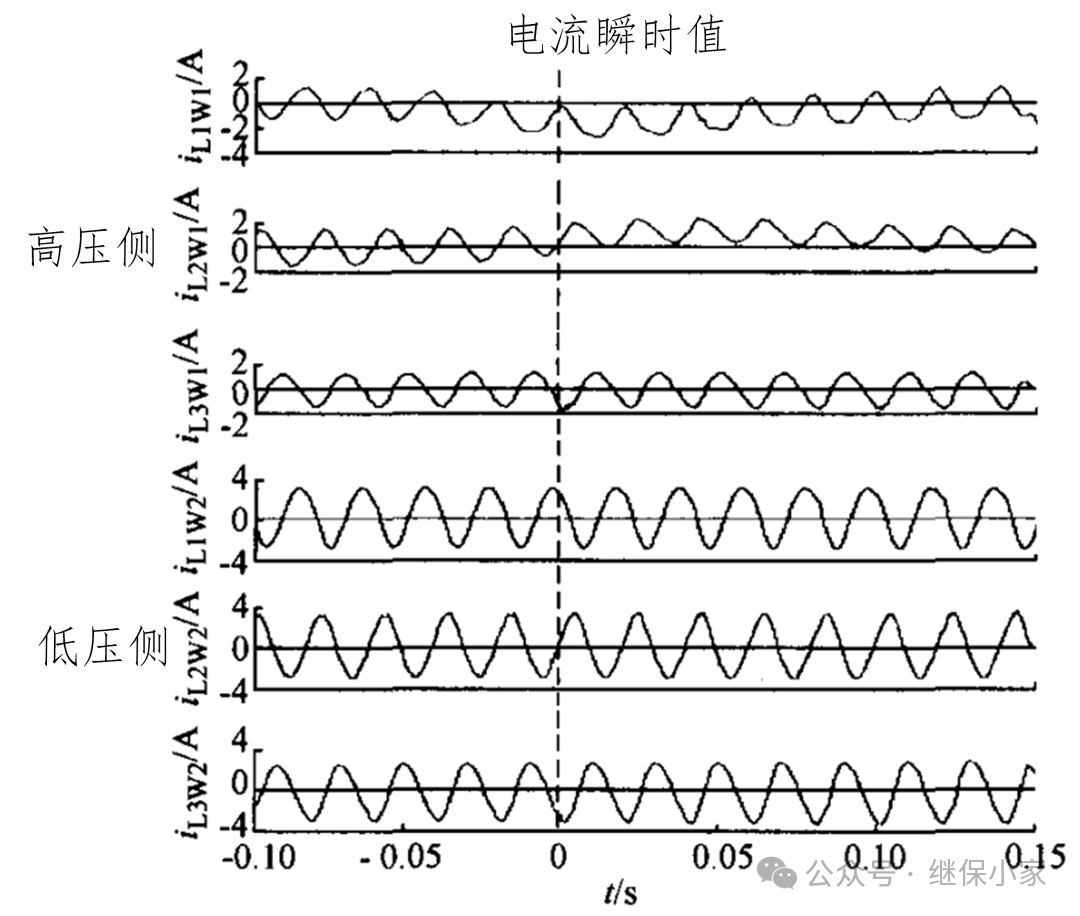

    #2主变空投时，#1主变高、低压侧的电流瞬时值及有效值录波图。

    从图中可以看出，#1主变高压侧电流波形畸变不明显，但含有较大的非周期分量，低压侧A、B、C三相波形大致为正常的负荷电流，符合TA局部暂态饱和的特征。

    主变高、低压两侧TA的传变不一致，不平衡电流随之增大，二次谐波含量减少，制动作用失效而导致#1主变差动保护误动。
