绝缘垫选型、铺设规范与全周期维护保养实操指南

绝缘垫平时看着不怎么重要，但它却是配电室操作人员人身安全最后一道关键保护。结合国标GB/T 17622规范，对绝缘垫作用、耐压等级选型、铺设标准、日常养护、耐压试验等进行一个简单解析。

在工厂变配电室日常工作中，我们需要频繁在高压开关柜周边巡检、分合闸操作、设备检修。如果电柜体内部绝缘击穿、设备外壳漏电，人体触碰带电体后，电流就会经人体流入大地形成致命触电回路，最终导致人体触电。

绝缘垫的保护原理：当人体双脚与大地之间增加一层高电阻绝缘屏障，就会极大程度上去限制流经人体的故障电流，从而将触电电流控制在安全阈值内，以此来保证人体的安全。

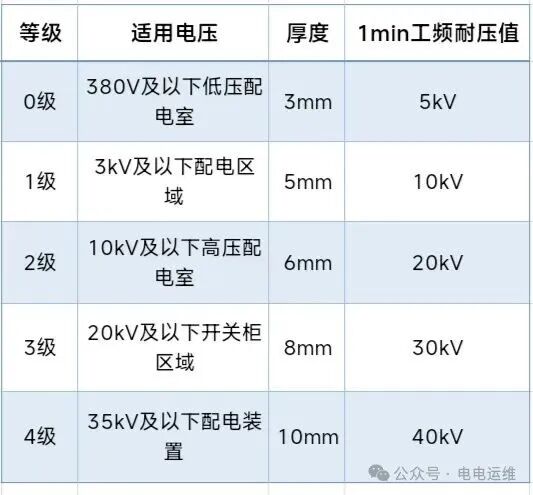

依据《GB/T 17622 带电作业用绝缘垫》规范，绝缘垫按照耐压等级可以划分为5个等级，如下表：

例如:

0.4kV低压配电室：最低选用0级3mm绝缘垫；

10kV工厂变配电室：必须选用2级6mm厚、耐压20kV绝缘垫；

35kV开关柜的配电所：强制选用4级10mm厚绝缘垫。

注意：不能降级选用绝缘垫和使用绝缘垫。

合格绝缘垫主材为天然橡胶或丁腈橡胶NBR，禁止添加导电填充料；优质产品弹性充足、表面平整无气泡杂质，按压后快速回弹无永久形变。

在国标内没有强制颜色要求，但是行业内基本统一安全标准颜色为：

红色：10kV及以上高压区域警示；

绿色/灰色：0.4kV低压配电区域。

常规宽度1m/1.2m/1.5m，整卷长度5m/10m/20m，可现场裁切；但是需要注意厚度必须与耐压等级对应。

配电室属于消防重点区域，绝缘垫必须具备阻燃特性，采购时要求供应商提供阻燃检测报告，氧指数≥28%，符合GB/T 17622阻燃要求。

绝缘垫宽度≥开关柜柜体宽度；长度从柜门前0.6m向外延伸1.2~1.5m。
