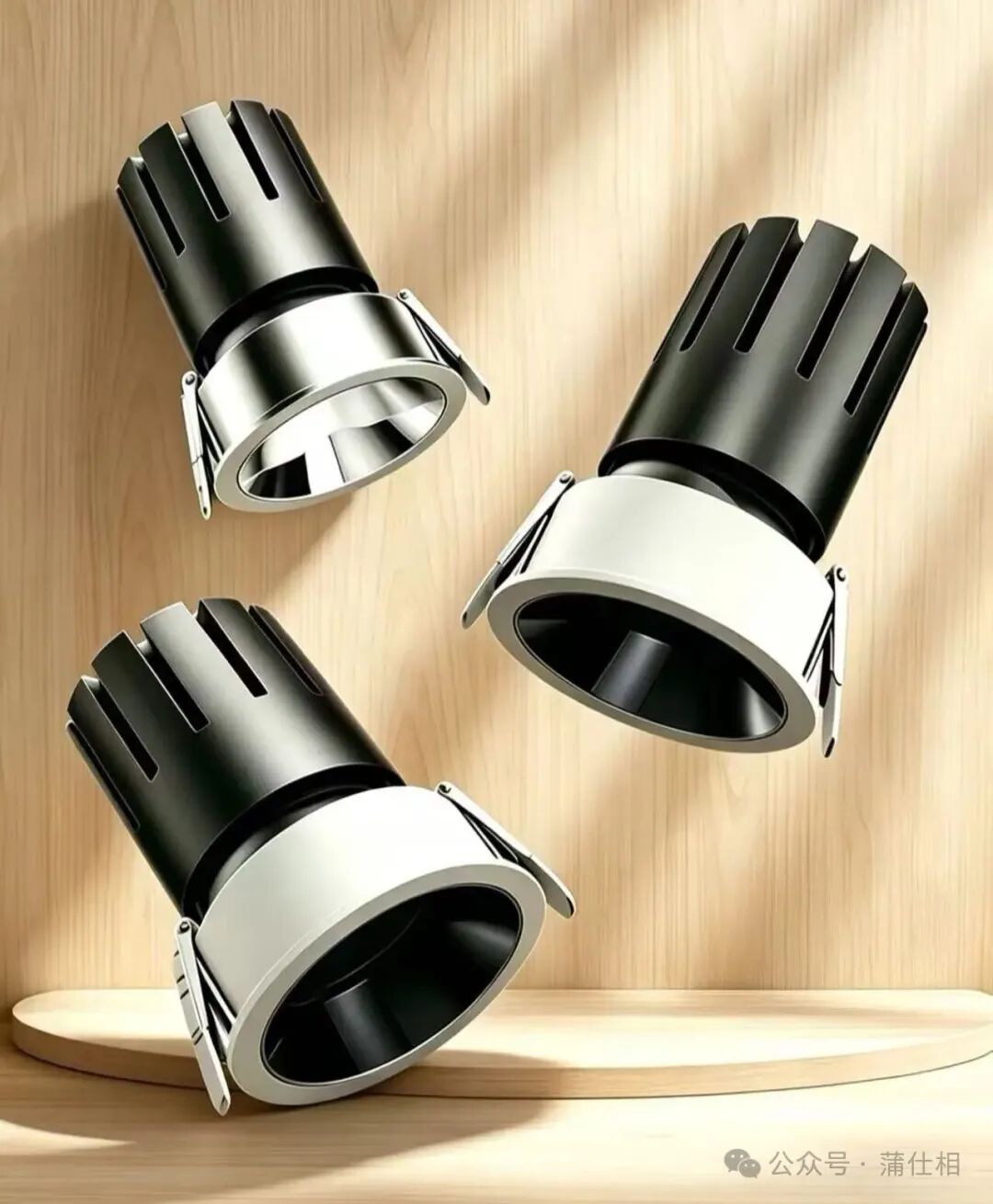

如何实现光效200lm/W的筒射灯？
|
你拿到了一颗标称200 lm/W的顶级COB芯片，满怀信心地装进灯具，测试整灯光效——只有93 lm/W。 200 lm/W的芯片，出了灯只剩93 lm/W。超过一半的光效潜力被浪费了。 而另一家厂商，用的只是一颗150 lm/W的普通芯片，整灯光效却测出了117 lm/W，比你的200 lm/W还高出24 lm/W。 这不是段子，这是每天都在行业里发生的真实场景。一颗普通芯片加上好的设计，可以打败一颗顶级芯片。这不是芯片的问题，是灯具的问题。
为什么会这样？因为整灯光效是五层乘法，不是加法。 整灯光效 = 芯片光效 × 驱动效率 × 热衰减系数 × 结构效率 × 光学效率 芯片光效只是乘法中的第一个因子。后面四个因子如果都很低，它们相乘的效果会把芯片光效大幅削减。来看两组数据的对比： 层级 200 lm/W + 随便做 150 lm/W + 认真做 芯片光效 200 lm/W（顶级芯片） 150 lm/W（普通芯片） 驱动效率 × 0.85（普通驱动） × 0.92（高PF高效率驱动） 热衰减系数 × 0.82（散热差，结温85°C+） × 0.95（一体化散热+驱动隔离） 结构效率 × 0.78（圆柱腔体、宽边框） × 0.90（锥形腔体+94%涂层+窄边框） 光学效率 × 0.70（乳白扩散板） × 0.90（微棱镜板） 整灯光效 93 lm/W（浪费53.5%） 117 lm/W（高出24 lm/W） 一颗普通芯片加上好设计，打败一颗顶级芯片加上烂设计。这不是芯片的问题，是灯具的问题。 把这107 lm/W的光效侵蚀逐层拆开看，你会发现一个更残酷的事实： 做不到位的环节 光效侵蚀量 占总侵蚀比例 改进难度 改进成本 光学（乳白板70%透过率） -60 lm/W 28.2% 极低 几块钱 结构（腔体+遮挡0.78） -44 lm/W 20.7% 中等 改模具 散热（结温85°C→0.82） -36 lm/W 16.9% 中等 改散热结构 驱动（效率85%） -30 lm/W 14.1% 低 换驱动 芯片本身 -12 lm/W 5.6% 已是好芯片 — 光学、结构、散热、驱动四项合计侵蚀150 lm/W，占总侵蚀的80%以上。而芯片本身只侵蚀12 lm/W，仅占5.6%。 最讽刺的是，改一个最简单的环节——把乳白板换成微棱镜板——成本可能只要几块钱，效果却等效于换一颗贵了30-50%的芯片。

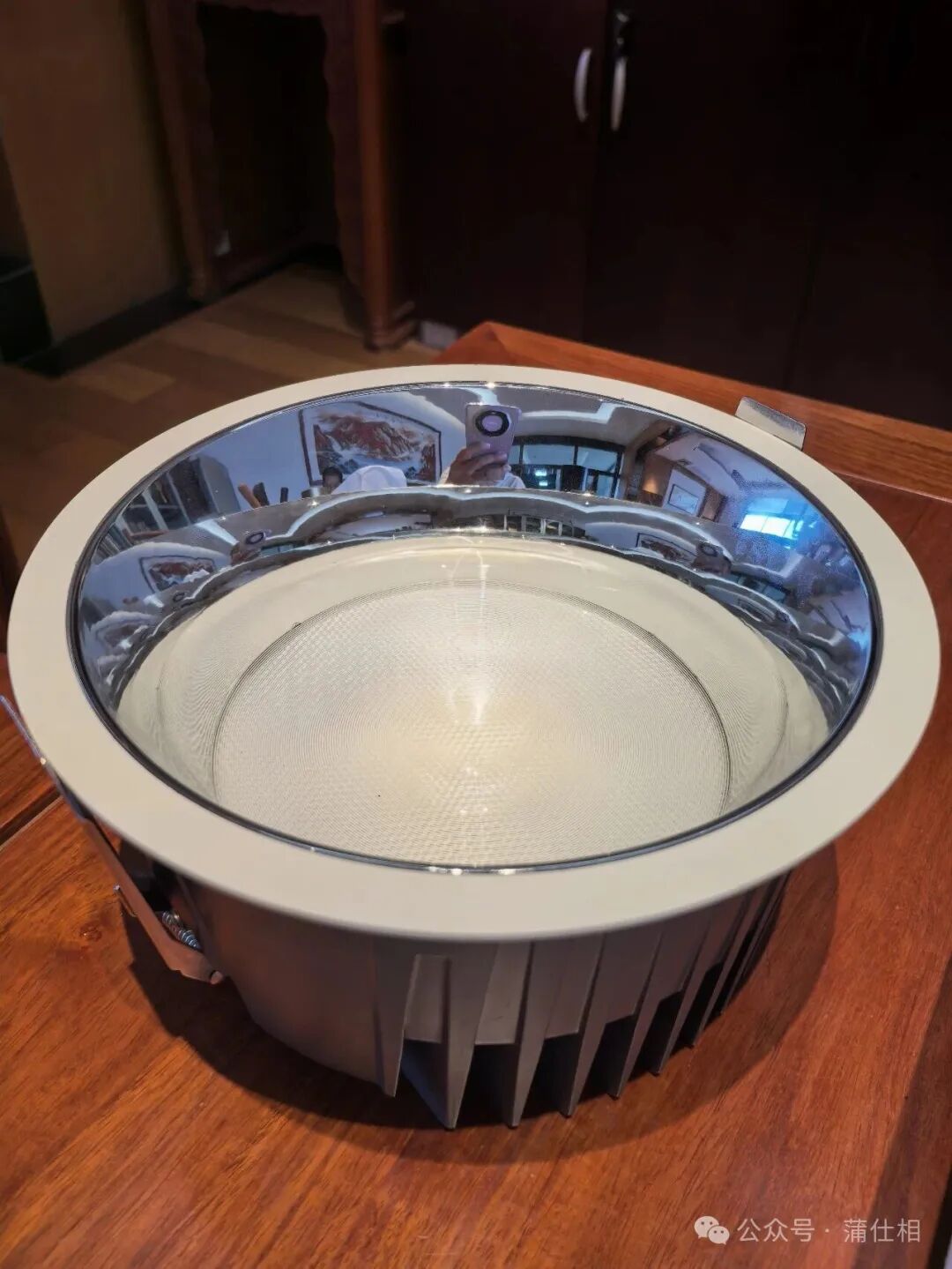

那为什么人们总先去找光源？三个原因，每一个都是人性陷阱。 芯片厂标称的200 lm/W是实验室条件下的裸芯片数据，25°C结温、最佳电流、无任何光学损耗，这个数字最直观、最容易对比、最容易写进宣传页。但整灯光效是五层乘法的结果，任何一层拖后腿都会把这个数字大幅削减。人们把裸芯片光效当整灯光效来理解，这是根本性的认知偏差。 而灯具设计里那些真正影响光效的东西，恰恰是"看不见的效率"。驱动效率从85%提到92%看起来只是7%的差别，实际影响14 lm/W；腔体从圆柱改为锥形看起来只是形状变化，光效却从78%提到88%；乳白板换微棱镜板看起来只是换个面板，透过率从70%到90%，光效提升20 lm/W。每项看起来都不大，但累计远超换一颗好芯片。 还有一个更现实的原因：找一颗高光效芯片是采购动作——打电话、看规格书、比价格，简单直接。优化腔体形状、选择微棱镜纹理、设计散热通道是工程动作——需要光学仿真、热仿真、模具修改、样品验证，周期长、见效慢。人天然倾向做简单直接的事，而不是真正有效但复杂的事。 搞清楚这些之后，正确的开发路径就很明确了：先把灯具设计做对，再选高光效光源。以下是按优先级排序的五步实操建议，每一步都有量化的光效增益数据。 第一步，换掉乳白扩散板，改用微棱镜菲涅尔光学板。这是成本最低、见效最快的一步。 乳白扩散板是高光效筒灯最大的敌人，却也是最容易被忽视的。它的透过率只有70-80%，光效损失高达20-30%。而微棱镜菲涅尔板透过率87-93%，光效损失仅8-13%，同时UGR控制在19以下，符合EN 12464-1标准，棱镜结构还能有效抑制色散。以200 lm/W芯片为例，乳白板出来只剩140 lm/W，微棱镜板出来还有180 lm/W——差距40 lm/W，相当于一颗芯片的代际升级。 对比项 乳白扩散板 微棱镜菲涅尔板 透过率 70–80% 87–93% 光效损失 20–30% 8–13% UGR控制 极低（但代价太大） <19（符合EN 12464-1） LED灯珠可见度 完全隐藏 棱镜结构打散成像，不可见 色散问题 无色散但光效极低 微棱镜结构有效抑制色散 微棱镜板不是简单的一块"透明板"，它的棱镜纹理有多种结构，适用不同场景。凸蜂窝纹理光线分布均匀、防眩效果好，适合办公筒灯和通用筒灯；凹六边形柔化边缘过渡、降低表面亮度，适合商业空间；凸金字塔精准控光方向、中心光强可提升15%，适合重点照明；四角微菱晶截止角柔和、UGR稳定，适合标准防眩场景。 材料 透过率（3mm） 耐温 抗UV 成本 推荐 PMMA 93% ≤80°C 优秀 中等 筒灯首选 PC 89% ≤135°C 一般（缓慢黄变） 较高 耐温/抗冲击场景 PS 85% ≤80°C 较差（黄变） 低 经济型方案 高端筒灯还有一个进阶组合：微棱镜板加上扩散膜叠合使用，进一步柔化出光，UGR可再降5个点以上，光效仅额外损失2-3%。 射灯的光学路径跟筒灯不同，射灯追求精准光斑和窄角度，筒灯追求均匀和防眩。射灯的光学选择是反光杯加透镜的组合。 光学器件 效率 优劣 阳极氧化铝反光杯 反射率98%，无色散 效率最高，但副光斑大 PMMA透镜 透过率93% 控光精准，但有色散 PC透镜 透过率89% 控光精准，耐温好，但透过率低 透镜+反光杯组合 综合92–95% 射灯最优解 COB芯片加阳极氧化反光杯的组合之所以大量采用，是因为一颗芯片一套光学系统，光斑干净无重影，98%反射率几乎不吸光。但反光杯不能控制所有光线，一部分直射光被浪费甚至成为眩光源，所以精准场景还是需要透镜介入。 第二步，升级驱动，要求PF≥0.95、转换效率≥92%。这一步成本也不高，但光效增益达14 lm/W。 芯片光效 驱动效率 驱动后光效 差值 200 lm/W 92% 184 lm/W 损失16 lm/W 200 lm/W 85% 170 lm/W 损失30 lm/W 200 lm/W 80% 160 lm/W 损失40 lm/W 驱动效率差7%（92% vs 85%），整灯光效差14 lm/W——这个差距比透镜材质选择和微棱镜板选择的影响都大。驱动是高光效灯具的第一道关卡。 PF（功率因数）不直接影响lm/W的计算，但影响两件关键的事：低PF意味着无功功率大，实际能耗评估中效率偏低；绿色建筑认证、节能认证、海外标准都要求PF≥0.95，低于此值的项目直接被排除。 更可怕的是驱动的隐性连锁效应。低效率驱动自身发热大，如果驱动和灯体共用散热通道，这些热量会回传给芯片——驱动效率85%意味着15%的电能变成热量，结温从60°C升到85°C，芯片光效再跌12%，这是恶性循环。纹波大的驱动让LED工作电流忽高忽低，芯片在峰值电流时Droop效应加剧，平均光效被拉低。优质低纹波驱动让芯片始终工作在最优电流点，才能避免这个问题。所以驱动不是独立的环节，它是连锁效应的起点。选错驱动，散热和芯片光效都会跟着塌。 参数 高光效灯具要求 |
