从零到一：如何把复杂的机电管路玩到极致——BIM管线综合实战

为什么很多机电项目做了BIM模型，现场该返工还是返工？钱花了、模型建了、碰撞检查跑了、报告出了，结果工人到现场还是硬挤硬拉——吊顶封了再砸、管线打架了再改。

问题不出在BIM软件，出在BIM思维。模型只是工具，管线综合策划才是核心。

今天站在BIM机电工程师视角，拆解管线综合的实战方法：从建模标准到碰撞检查流程，从空间分配到协同机制，讲透如何把复杂机电管路做到极致。

什么是真正的BIM管线综合

很多项目BIM管线综合做成事后建模——现场做完了、照着拍照片建一个模型交差。这种模型除了汇报，毫无价值。

真正的BIM管线综合，是在施工前把空间排布、工序穿插、支吊架方案全部在模型里定死。核心是四个字：前置策划。

管线综合不是画图，而是在三维空间里做设计决策。每个决策都影响现场是否返工。

LOD等级决定深度的里程碑：

- LOD300：方案级——各专业占位校核，判断空间是否够用

- LOD350：施工准备级——精确排布、确定管线路由、标注标高

- LOD400：加工制造级——含支吊架定位、预留孔洞精确定位、管段分段

机电管线综合至少做到LOD350，关键节点（管井、机房、走廊交叉处）做到LOD400。

管线综合核心方法

 第一，定规则：建立空间排布标准

不要每次项目重新排。建立统一的管综排布规则。

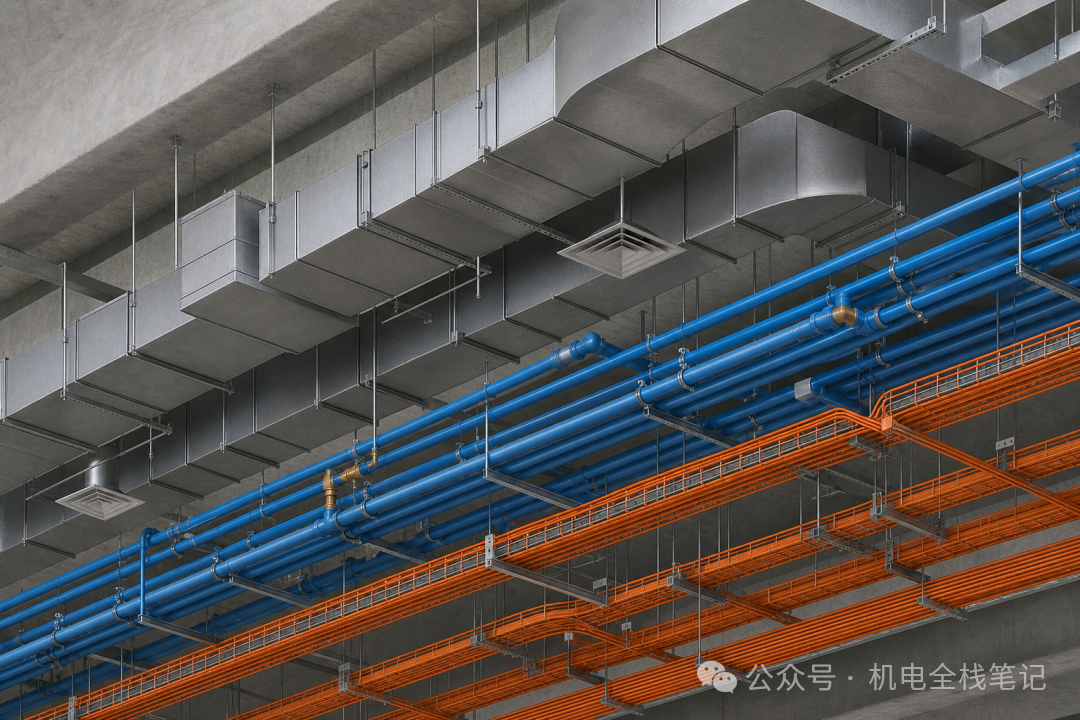

竖向分层原则（走廊典型断面，从高到低，所有净高为含保温加支吊架的成品完成面高度）：

最上层：防排烟风管（占空间最大，优先走）

第二层：空调送风管、排风管

第三层：桥架（强电桥架在上、弱电桥架在下，间距≥200mm）

第四层：压力水管（给水、消防水管）

第五层：喷淋支管、照明桥架

最下层：重力排水管——排水管有坡度要求，必须作为绝对最底层，压力水管在上、排水兜底

水平间距标准（所有间距为含保温的净间距）：

- 风管与桥架间距≥200mm（方便检修）

- 桥架与水管间距≥300mm（防结露、满足检修空间）

- 风管与水管间距：保温管≥100mm，无保温管≥150mm

- 桥架与热力管道间距≥500mm（散热量大，必须保持足够距离，否则桥架内电缆老化加快）

- 水管与风管间距≥100mm

- 管道距墙柱边：普通管≥100mm，重力排水管≥150mm（排水管坡度大、需安装空间更大）

- 管底标高（成品完成面）：车道上方≥2.4m，车位上方≥2.2m，走道≥2.4m

 第二，打碰撞：强制性碰撞检查流程

碰撞检查不是跑一次就完。分三轮，每轮必须包含以下构件：结构梁柱、建筑墙体、人防门框、防火卷帘导轨、电梯井道、挡烟垂壁、精装吊顶造型。

一轮碰撞（设计阶段）：专业内部碰撞——各专业模型先自检，消除自身管线交叉。此轮重点解决本专业内部的标高冲突和路由矛盾。

二轮碰撞（深化阶段）：专业间碰撞——机电各专业之间、机电与结构（结构梁、柱）之间，同时纳入人防构件、防火卷帘、挡烟垂壁、电梯井道等非机电构件。

三轮碰撞（施工准备阶段）：机电与建筑精装、幕墙、钢结构之间的碰撞。此轮重点确认吊顶标高是否满足净高要求，精装造型与末端设备点位是否对应。

每轮碰撞后形成碰撞报告，开管综协调会，逐条消项。未消项的碰撞点，现场严禁施工。

碰撞检查关键参数：
