一分钟读懂变配电房平面布置图：别绕远，看这4个对称

很多人看变配电房平面布置图，一上来就盯着柜子画得像不像、门开在哪、线怎么走，结果越看越乱。发哥一句话总结：平面布置图不是“画个摆放”，它是你拿来复盘校核的——用来确认现场能不能装、装完能不能用、后期好不好运维。

今天就按最核心的思路，带你一分钟读懂：抓住“信息匹配”，把错漏提前在图纸上消灭掉。

一、先把平面布置图的定位想清楚：它必须和系统图对得上

别绕远，变配电房平面布置图最重要的价值，就四个字：流程复盘。

你要拿它去校核另一张更“抽象”的图——电气系统图。

系统图告诉你“有什么、怎么接”；平面图告诉你“放哪儿、怎么摆”。两张图信息对不上，现场一定出问题：不是设备数量缺了，就是型号尺寸不合适，最后就是施工改来改去、验收卡来卡去。

二、第一看：配电设备数量信息要对称

拿起图纸，先别看细节，先点数。

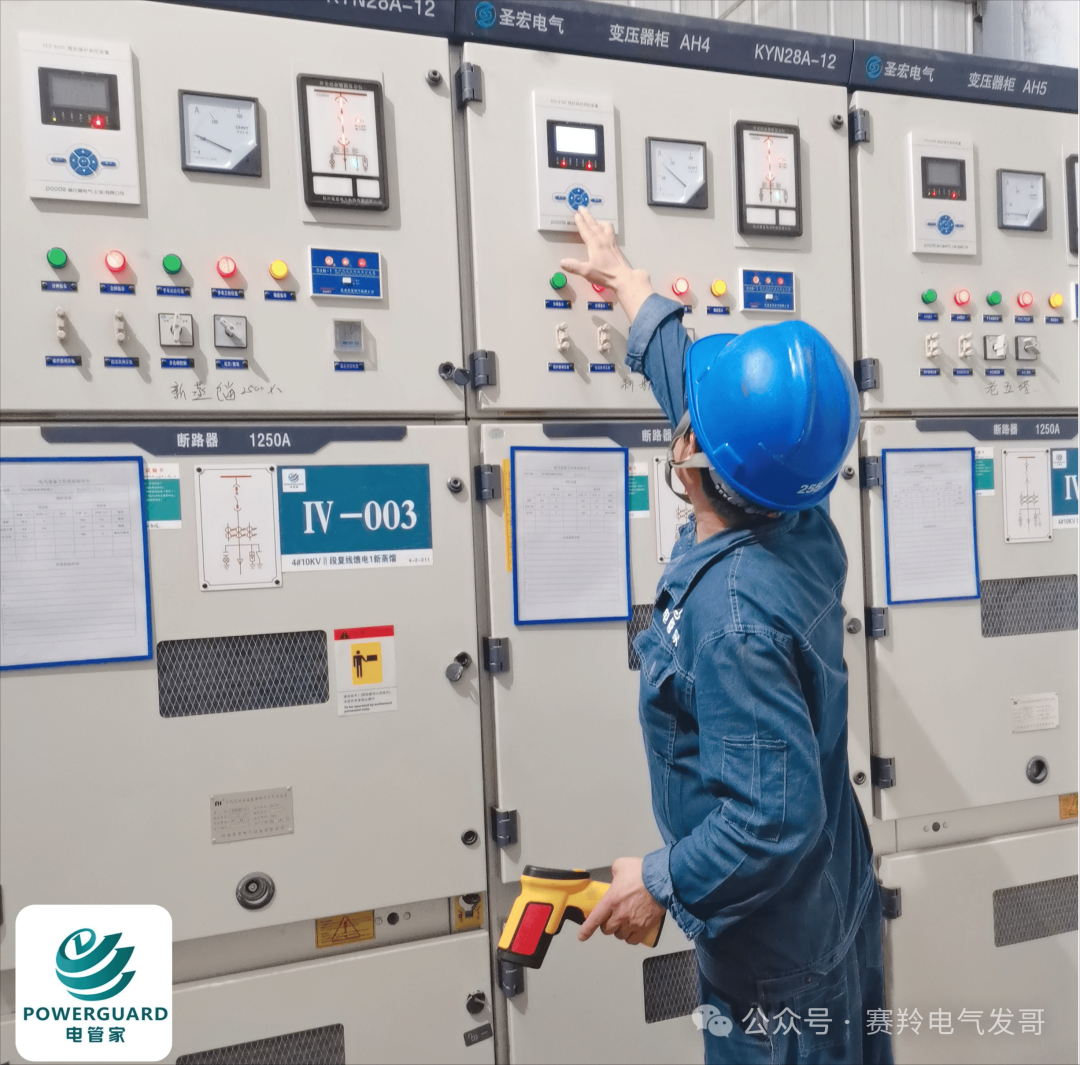

发哥建议你按三类设备去核：高压柜、变压器、低压柜。

你系统图里几面高压柜，平面布置图上就该对应几面；有几台变压器，就该落在平面上几台；低压柜同理。数量一旦不对称，后面你看得再细都白搭，因为基础前提就错了。

三、第二看：配电设备型号尺寸信息要对称

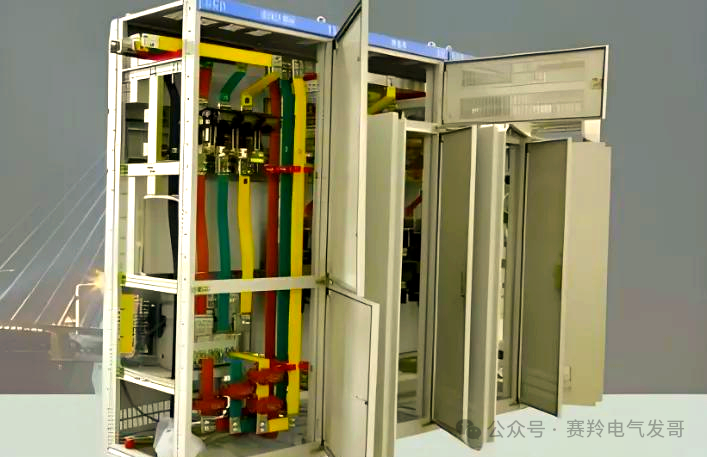

数量对了，再看“能不能放得下”。
