继电保护中CT 二次电流回路，为什么强制要求一点接地？

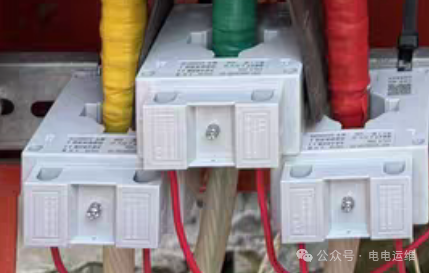

CT二次电流回路是由CT二次绕组S1、S2引出，通过二次电缆接入继电保护、电能计量、测控装置形成的完整闭合回路。

作用：将一次侧大电流，转换成标准二次小电流（常规5A/1A），为保护、计量、采样提供标准信号。CT一、二次侧依靠电磁感应传变，正常运行电气完全隔离，无直接连通。

既然高压电气隔离，那为什么国标强制要求CT二次必须接地？主要有以下两个目的：

目的一：防高压串入，保护人身安全及设备安全

CT一次侧接入高压系统，一旦互感器内部绝缘老化、击穿、受潮破损，一次高压会直接串入二次低压回路。

如果二次没有接地：二次电缆、端子排、装置外壳全部悬浮带高压，人员触碰屏柜、二次接线会直接高压触电，同时烧毁弱电装置。

若二次规范一点接地：就相当于预留高压泄放通道，故障高压将会直接引入地，杜绝高压带电风险。

目的二：锁定回路零电位，防止干扰与采样失真

没有接地的CT二次回路属于悬浮电位状态，无固定参考基准，会出现以下两个问题：

造成电流采样漂移、计量不准、保护采样异常；

静电累积，击穿二次元件绝缘，损坏装置电路板、引发隐性故障；

可靠单点接地后，整条回路以大地为零电位基准，电位稳定、抗干扰能力强，保障计量、保护采样精准。

I₂ = I₁ / nTA

解释：

I₁ — CT一次侧实际负荷电流（A）

nTA — CT额定变比

I₂ — CT二次侧输出电流（A）

CT电流回路中接地并不是越多越好。

多点接地将产生地电位差环流，引发保护误动、拒动

若同一条CT回路存在两处及以上接地点，两个接地点就会通过大地形成并联支路。

正常工况下电位接近，如果一旦电网接地故障、大负荷入地，大地不同位置产生几十至几百伏地电位差，在二次回路中就会催生额外环流。

该环流不属于一次真实负荷电流，会与有效工作电流叠加：

叠加增大电流 → 无故障误判过流、短路，保护误跳闸，造成全厂非计划停电；

叠加抵消电流 → 真实故障电流被削弱，保护灵敏度不足、拒动，导致主设备烧毁、故障扩大；

原则1：差动公共回路，统一控制室接地

变压器差动、母线差动等多间隔CT汇总公共回路，唯一接地点必须设在主控室保护屏公共接地端子；

所有间隔CT端子箱严禁就地接地，杜绝多点环流，保证整套差动回路电位统一、采样平衡；

原则2：独立出线回路，二选一接地，严禁双接

单条10kV出线、独立电机间隔等无并联的独立CT回路，合规二选一：
