扒一扒LED灯珠里的"元素周期表"
|
目前已知的元素有 118 种，为什么偏偏只有十几种，撑起了整个半导体照明产业？ 今天，我们就扒一扒一颗 LED 灯珠里"元素家族"的江湖恩怨。

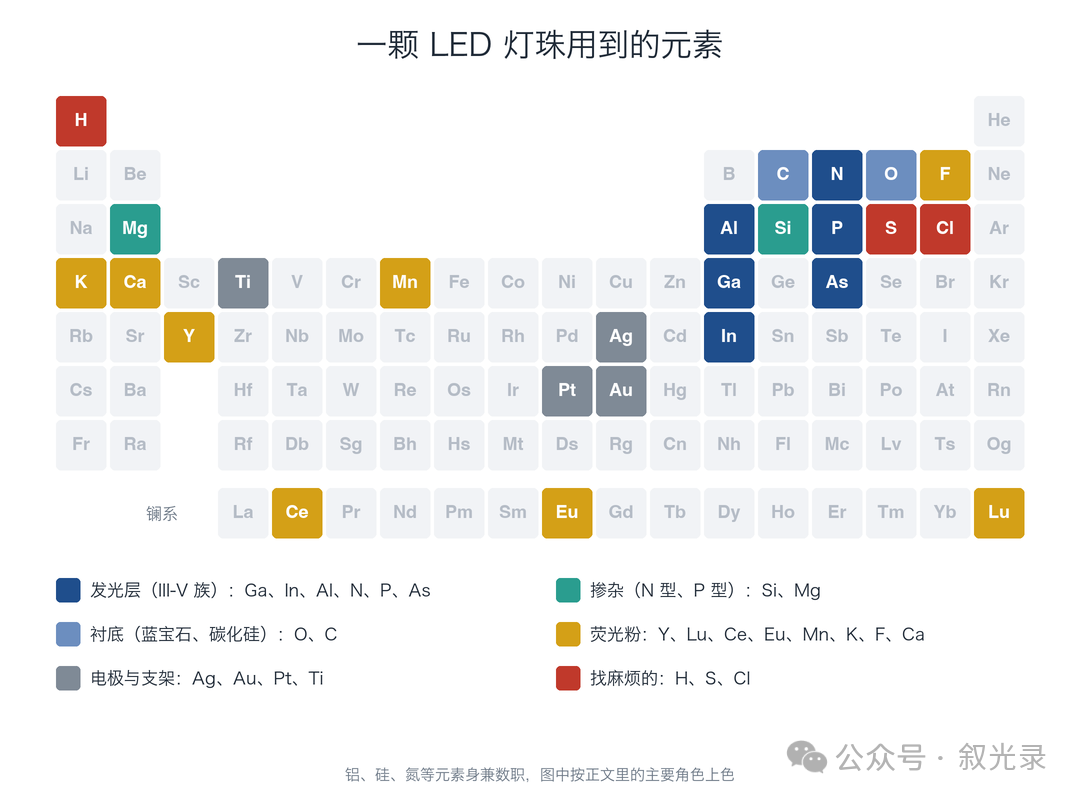

（文中出现的元素，按在灯珠里的主要角色上色。） 聊 LED 的元素之前，先回答一个跨界之问：在微电子界呼风唤雨的第 IVA 族老大哥硅（Si），为什么不能直接拿来做 LED 发光层？ 硅是典型的间接带隙半导体。电子在硅里想从高能级跳到低能级（复合发光），不能原地垂直往下跳，必须借助晶格振动"拐个弯"才能跳下去。这一拐，发光的概率就大大降低，能量大多变成热散掉了。所以硅做算力芯片没问题，做光源，光效低得可怜。 要让电子"原地垂直起跳"，把电能高效地变成光，就得找直接带隙半导体。 科学家看着元素周期表第 IVA 族（最外层 4 个价电子的碳、硅、锗）灵机一动：既然第 4 列的元素自己不行，那就拿它左边的第 IIIA 族（3 个价电子）和右边的第 VA 族（5 个价电子）一对一拼起来，平均下来不也是 4 个价电子吗？ 于是，照明史上最重要的组合，III-V 族化合物半导体登场了。 一颗 LED 发什么颜色的光，本质上取决于它的禁带宽度。禁带越宽，电子跳下来释放的能量越大，发出的光波长越短（往蓝光、紫外走）；禁带越窄，波长越长（往红光、红外走）。 在 MOCVD（金属有机化合物气相沉积）外延炉里，工程师手里的"调色盘"其实只有 6 种核心元素：左手的镓（Ga）、铟（In）、铝（Al），右手的氮（N）、磷（P）、砷（As）。 把一块高纯金属镓拿在手里，不用多久就化成一滩银白色的液体，它的熔点只有 29.76 ℃。但这个"软骨头"沸点却高达两千多摄氏度，一旦和氮或砷结合，立刻脱胎换骨，成为耐高温、高硬度的半导体基石。无论蓝光、白光、植物照明红光还是 UVC（深紫外）杀菌，LED 的发光层几乎都离不开镓。 单纯的氮化镓禁带宽度是 3.4 电子伏特（eV），发出来的是约 365 纳米的紫外光，没法直接拿来照明。怎么把它调成我们需要的蓝光和绿光？ 这时候就要请出镓的同族兄弟铟和铝： 铟是"窄带剂"：铟是一种软到用指甲都能掐出印子的金属，原子比镓大一圈。在氮化镓量子阱里塞进铟原子，变成氮化铟镓（InGaN），禁带宽度被拉低，光谱从紫外挪到蓝光；铟塞得越多，光谱越往绿光走。 铝是"宽带剂"：铝原子个头小，还特别亲氧，外延炉里对水氧很敏感。把铝塞进氮化镓变成氮化铝镓（AlGaN），禁带宽度往上推，纯氮化铝能到 6 eV 以上，发出的就是用来杀菌消毒的深紫外光。 困扰行业几十年的"绿光间隙"是怎么来的？ 做显示屏和特殊照明的朋友都知道，蓝光 LED 和红光 LED 的效率早就很高了，唯独纯绿光 LED 光效掉队，行业里叫"绿光间隙"（Green Gap）。 罪魁祸首是铟和镓的身材差距。铟原子胖，镓原子瘦。发蓝光时塞的铟不多，晶格还能忍；发绿光要硬塞进更多胖铟原子，晶格里被挤出很大的应力，产生压电极化，把电子和空穴往两边扯，不让它们复合。更麻烦的是，铟和氮之间的化学键弱，温度稍高铟就跑了，温度低了又喜欢扎堆抱团。这就是绿光外延片难长的原因。 说完 IIIA 族，再看 VA 族。这三兄弟直接把 LED 分成了两大流派： 氮：蓝、绿、白光的功臣。氮原子小，生成的氮化镓晶格紧密、刚性强。但氮气分子的三键太结实，拆不开，外延厂只能用氨气（NH₃）在一千摄氏度上下的高温裂解来提供氮原子。 磷与砷：红、黄、红外光的霸主。满大街的汽车尾灯、交通信号灯，还有植物灯里的 660 纳米深红光，是磷化铝镓铟（AlGaInP）的天下；红外则多用砷化镓（GaAs）体系。磷和砷原子个头大，构成的晶格适合发长波长的红黄光；但它们的外延气源磷烷、砷烷都是剧毒气体，砷在高温下还容易挥发，对外延控温要求很高。 光谱阵营 核心材料体系 关键元素组合 典型应用场景 深紫外（UVC） AlGaN 铝 + 镓 + 氮 表面和水处理杀菌 蓝光、绿光、白光基石 InGaN 铟 + 镓 + 氮 通用照明（激发荧光粉）、显示屏蓝绿像素 红光、橙黄光 AlGaInP |
