数控机床维修常用诊断仪器（二）逻辑测试笔
时间：2021-11-19作者：佚名
|

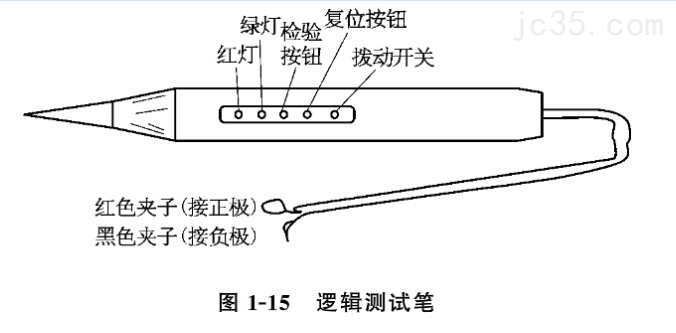

逻辑测试笔可以方便地测量数宁电路的脉冲、电平，从其发光管指示可以判断是上升沿或下降沿，是电平或连续脉冲，可以粗略估计逻辑芯片的好坏，泊头巨人重工机械有限公司是一家专业生产、立车、数控立车、数控龙门铣床、龙门加工中心、数控落地镗铣床的生产厂家，对逻辑测试笔的选择和应用也有一定的心得，下面与大家分享一下如图1-15所示。

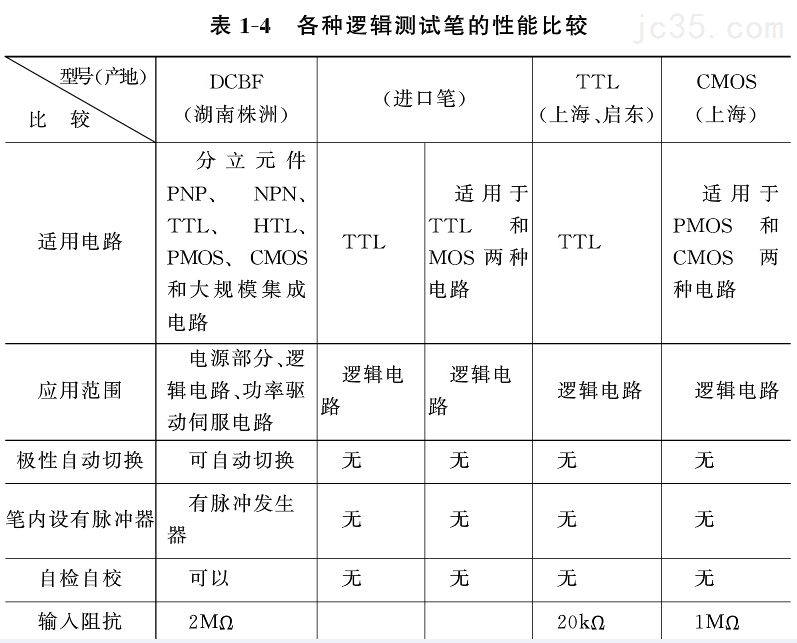

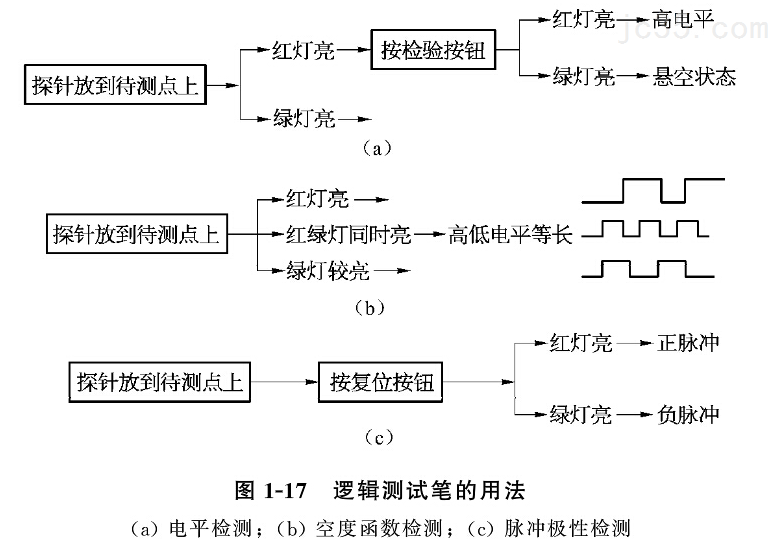

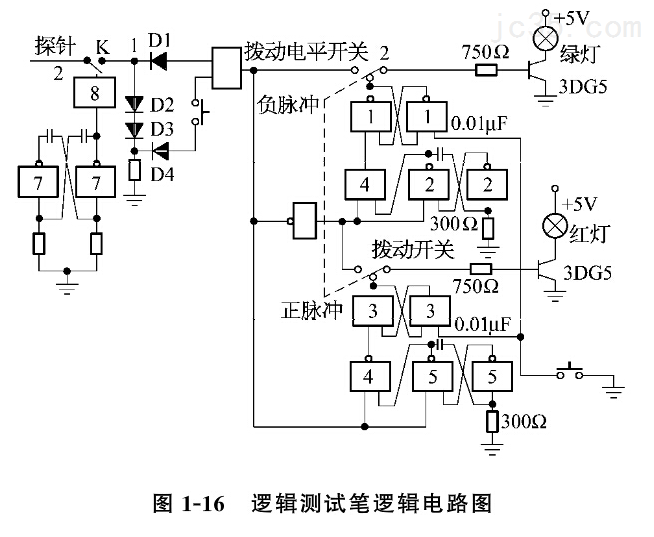

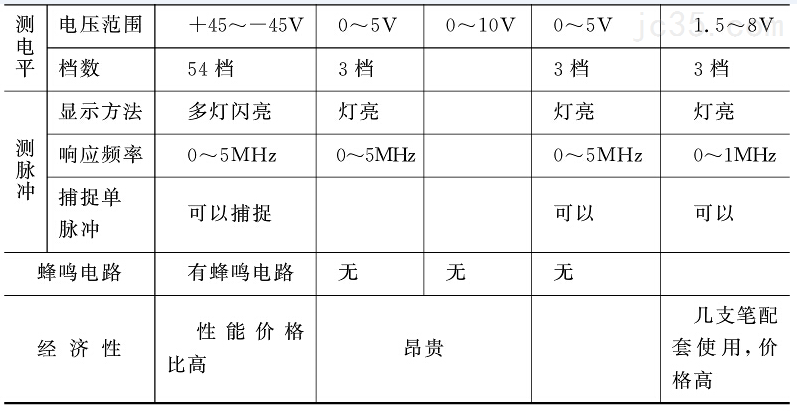

 1．逻辑测试笔的功能 通过红、绿两个指示灯的显示，可对逻辑电路做如下测试： ①测试逻辑电路是处于高电平还是低电平，或是不高不低的假高电平（空状态）； ②测试逻辑电路输出脉冲的极性（正脉冲还是负脉冲）； ③测试逻辑电路输出的是连续脉冲还是单脉冲； ④对逻辑电路输出脉冲的占空度作大概的估计。 2．逻辑测试笔的使用 ①逻辑探针把探针置于被测点上，就可以检测逻辑电路的信号； ②红色指示灯在做电平及脉冲极性检验时，用作高电平及正脉冲指示； ③绿色指示灯在做电平及脉冲极性检验时，作为低电平及负脉冲指示； ④检验按钮用于测试被测点是处于高电平、低电平还是假高电平； ⑤复位按钮按下该按钮时，不论拨动开关是处于“电平”位置还是“脉冲”位置，红、绿指示灯均熄灭；在拨动开关置于“电平”位置时，记忆电路复位； ⑥拨动开关该开关处于“电平”位置时，榆测电平，此时被测点的电平直接控制指示灯而不经过记忆电路；该开关处于“脉冲”位置时，检测脉冲，此时被测点是用记忆电路输出控制指示的。只要有一个脉冲通过，红灯或绿灯之一就亮（除非记忆电路复位）。逻辑测试笔的逻辑电路如图1-16所示。  在图1-16所示电路中设有过压保护和自锁措施：Dl、D2、D3组成过压保护电路，保证当探针偶尔触及高于5v的直流电压时，不会损坏逻辑测试笔。此外，拨动电平开关的作用是确保输入电平信号时，红、绿指示灯在某时刻只能有其一保持亮，从而达到“锁 定”目的。 如果测试笔的探头由开关K控制接入图1-16虚线框内的多谐振荡器，则可以由探针输出连续方波，作为脉冲信号源使用。逻辑测试笔不仅能检测电平状态、脉冲极性，还可以对被测脉冲进行计数，以判断有无单脉冲及连续脉冲的个数。另外，这种逻辑测试笔上还装有两个作循环计数的指示灯。测试时，可以把开关置于“电平”位置测电平；也可以把开关置于“脉冲”位置，做脉冲极性检验。做电平检测如图l-17a、图l-17b所示，做脉冲检验如图l-17C所示。  3.逻辑测试笔的选择 各种不同型号的逻辑测试笔有着不同的性能和特点（如表1-4所示），用户可根据需要进行选择。   湖南株洲608所研制的DCB- F逻辑测试笔，其功能如表1-4所示，适用于各种电路，如TTL、HTL、PMOS、CMOS、大规模集成电路和分立元件PNP及NPN等。其输入阻抗高，抗干扰能力强，响应频率宽(O～5MHz)，可以白榆、白校和自动进行极性切换，不会因极性接反而烧毁逻辑测试笔和被测电路。 逻辑测试笔的型号和种类很多，在选择逻辑测试笔时，应主要考虑以下几个问题： (1)逻辑测试笔的频带要宽逻辑测试笔和示波器一样，对测试信号是自动采样检测的。例如：开机时的POWERGOOD信号只有一个负脉冲，逻辑测试笔应能予以显示，其指示灯不能闪烁或闪烁不明显；对于频率较高的脉冲信号，指示灯能够连续闪烁，而不是红白两灯均亮。检查一个逻辑测试笔频带是否较宽，可以预先用它测试一下CPU的开机复位信号，此时逻辑笔应有一个非常明显的脉冲信号显示（红灯明显闪烁一下）；再测量4. 77MHz和14. 31818MHz脉冲信号（IBM PC／XT、AT、386、486、奔腾及其兼容机中均有上述信号），此时逻辑测试笔的脉冲指示灯应有明显的脉冲显示，并且两脉冲的闪烁频率的不同应该用眼睛就能够分辨。 (2)逻辑测试笔的耐压要高逻辑测试笔在使用时，要借助微机的 5v电源和地线(GND)为其提供工作电压。另外，逻辑测试笔一般只测试逻辑电平(0～ 5V)而不允许测试 12V或12V等非逻辑电平信号。但在实际工作中，因为匆忙或测量时疏忽而将逻辑测试笔与系统电源和GND接反，或将其探针接到 12V或12V非逻辑信导线上，遇到这种情况，一个耐压高的逻辑测试笔显示灯会异常明亮。这时，若马上关机，一般逻辑测试笔还不会损坏。若逻辑测试笔耐压不够高，一次误操作就会使其损坏。所以，在选择逻辑测试笔时，要特别注意其耐压的大小。 |
