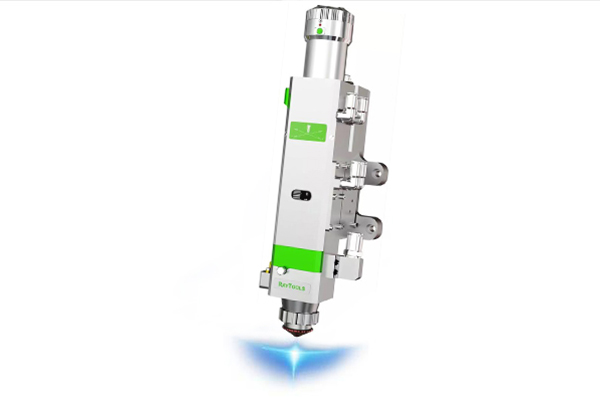

智能万瓦级切割头使用小技巧

万瓦级切割头这样选择和使用，效率飙升！

激光切割头作为光纤激光切割机的核心不见，会直接影响板材切割效果，因此要正确选择匹配合适的切割头型号并规范使用，提升激光切割设备的切割能力和效果。

Part 1 万瓦切割头型号选择

镜片配比：万瓦切割头准直聚焦镜片配比推荐100/200或者可调配比zoom头。

接头型号：目前万瓦光纤激光器输出类型主流是LOE,Q 和QD，选择切割头时应与之一致。

Part 2 万瓦切割头的安装及维护

安装环境及要求

环境要求：千级以上无尘室或无尘工作台

工具：100倍以上显微镜

辅助配件：无水酒精或IPA、清洁棉签、无尘布、美纹胶带纸、整套内六角、螺丝刀、美工刀

其它要求：1、万瓦光纤激光器输出头安装进切割头千，务必确保切割头内部腔体、镜片洁净和激光器输出头晶体、外围洁净；

2、万瓦光纤激光器输出头安装进切割头和检查洁净度都务必在千级以上的无尘环境中进行，并使用100倍以上的显微镜检查。

安装流程

1、确保激光头内部洁净

2、取下激光器输出头的保护套

3、将激光器输出头横向固定，对准显微镜

4、对激光器输出头外围进行清洁

5、调整显微镜，使晶体端面清晰可见

6、仔细查看整个晶体端面，发现有脏污时，用棉签沾上无水酒精擦拭干净

7、确保激光器输出头晶体洁净后，将输出头横向对准切割头孔位

8、固定切割头，并用胶布密封连接处

9、切割头安装到切割机，高速运动，通过激光器红光检查是否有灰尘掉到镜片

10、确保切割头安装洁净后，方可输出激光切割

Part 3 万瓦切割头测试流程

1、随动标定是否正常

2、焦点调节与监控实际焦点是否一致

3、实际零焦点是否处于±1mm焦点位置

4、不同厚度及不同材质板材切割效果是否正常

5、长时间切割，镜片及切割头温度是否稳定，镜片是否存在热透镜，切割效果是否一致

Part 4 万瓦切割头冷却

冷却配置：水冷机输出到切割头的水管直径必须大于切割头水冷接口直径（8mm），水流量≥4L/MIN,水温28~30℃。

水流方向：水冷机高温谁输出、万瓦光纤激光器输出头、万瓦切割头腔体、水冷高温输入、万瓦切割头底部腔体。

冷却方案：由于部分品牌切割头底部腔体无冷却装置，为保证长期稳定讲给你，为避免切割头温度过高影响随动，建议安装水冷却模块。
