如何为PCB设计连接器引脚排列?

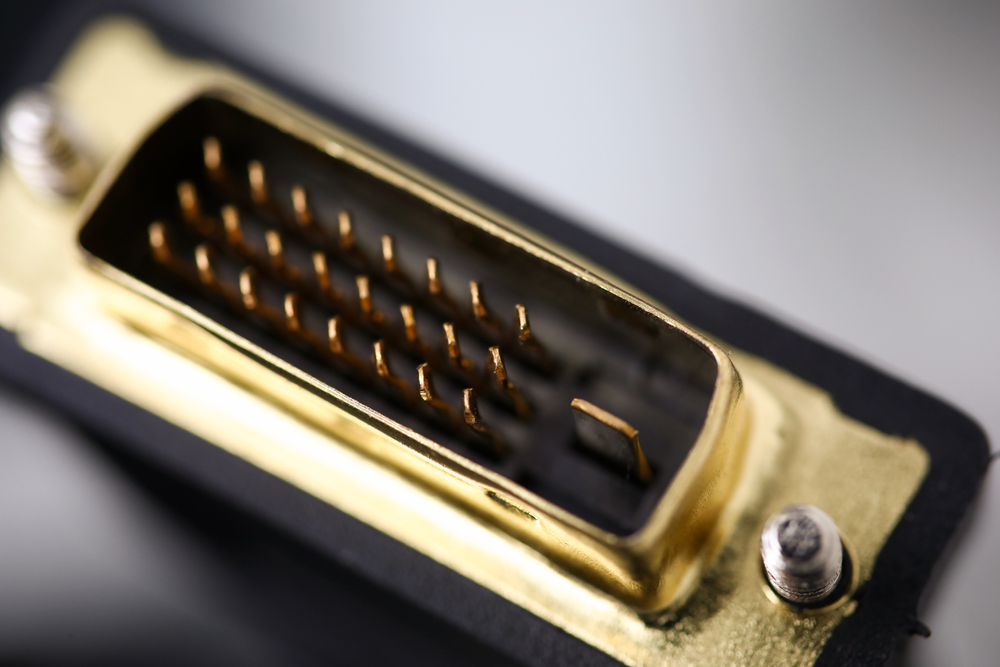

上面显示的 DVI 连接器有一个非常特定的引脚排列，如果您想在 PCB 上使用此接口，则必须在布线连接器时实现该引脚排列。这同样适用于通过标准化接口提供电源、接地和信号的任何其他连接器。以太网、USB、HDMI 和许多其他协议都有特定的引脚排列，应用于确保不同设备之间的互操作性。

尽管通用协议的引脚排列是标准化的，但有时需要有足够的自由来设计自定义引脚排列。假设您正在设计板对板连接或到另一块板的自定义接口;您可以自由设计您认为合适的连接。那么您究竟应该如何做到这一点，以及在连接器引脚设计中应该注意什么?我们将在本文中介绍一些围绕连接器的重要设计要点。

连接器引脚设计入门

在您的连接器引脚设计中，有几个重要的点需要考虑，例如：

有趣的是，在连接器上布线与在 PCB 上布线没有太大区别。您可能会遇到信号完整性问题、阻抗不匹配问题和信号丢失问题，这在高速 PCB情况相同。

如果您从未设计过引脚排列，或者您想知道为什么您最喜欢的开发板需要使用特定的引脚排列，这有助于分解某些特定情况。现在，通过解读不同频率和信号类型会导致的影响，再分析确定连接器引脚排列的一些良好设计实践。

直流连接

如果您只是在两块板之间或通过电缆布线，主要考虑的是您需要承载的总电流。引脚和类似的轻型连接器可以容纳每个引脚的最大电流(典型值约为 1 A)。如果您需要为给定电压承载更多电流，则该电压需要跨多个引脚桥接。您可以做的另一件事是在单个连接器上路由多个电压，这与台式计算机电源中使用的方法相同。

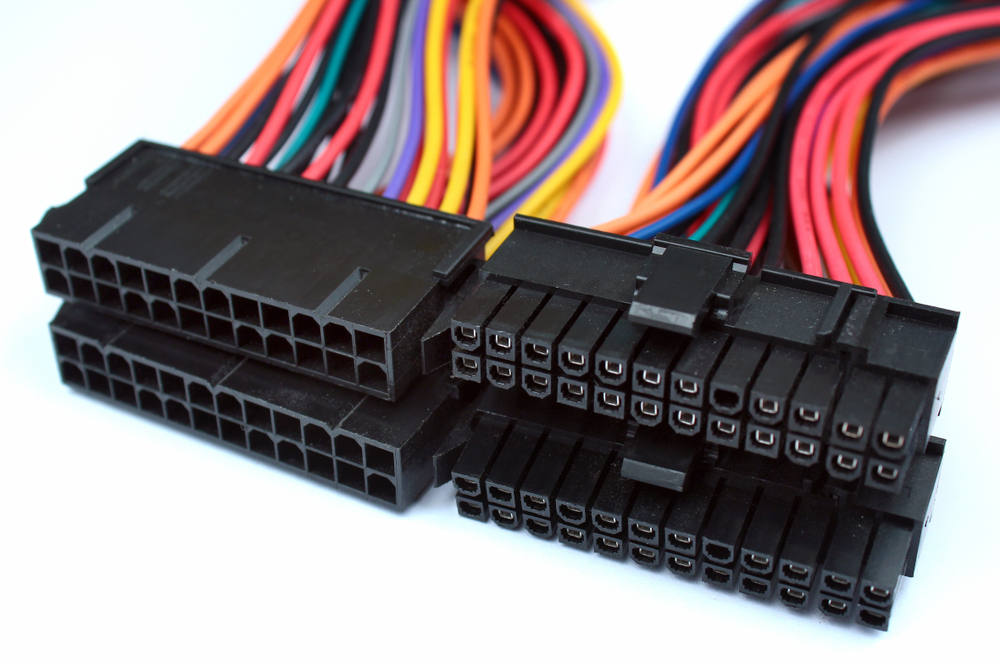

图：这种大电流直流连接器提供多种电压等级。

直流系统的连接器引脚排列应沿互连传输接地信号。请注意这个接地信号，因为这是板载参考平面，它需要承载返回电流，因此您应该相应地调整布线和电线数量。建议您不要尝试使用 GND 连接来桥接两个不同电路板上的两个不同接地，尤其是当它们位于不同的电网电路上并且相隔一定距离时。您可能会在携带大量电流的两点之间产生短路，从而使电缆熔化。这是由于电网中不同点之间自然存在的直流接地偏移造成的。
