浅析罗氏线圈 从三大方面开始一步步了解

什么叫罗氏线圈?

罗氏线圈是一个灵便的夹混合式感应器线圈，可以被轻轻松松盘绕在电流电导体上开展测量，能够测量好几千安培的大电流，而不用扩大电压互感器的规格。

罗氏线圈是用以测量沟通交流电流的电子式电压互感器，例如快速瞬变，电力电子器件的单脉冲电流，或50或60Hz下的电源插头正弦函数电流。

假如您处理的是几十安培的沟通交流电流而且期待开展灵便的电流测量，能够考虑到应用罗氏线圈电流探头。大家先看一下罗氏线圈的基本工作原理是啥?

罗氏线圈的原理

根据法拉第定律，叙述的是串联闭合电路中检测的总电动势与联接线路的总磁通量時间弹性系数的正相关关联。

罗科夫斯基线圈与交流电电流电压互感器相近，在其中，工作电压被导向第二线圈，并在该点与历经绝缘导体的电流正相关关联。重要差异取决于罗科夫斯基线圈含有空心磁心，这一点与电流电压互感器恰好反过来，后面一种借助高导磁率钢芯与第二缠线完成磁藕合。而空心磁心则选用较低插进抗阻的设计方案，完成快速的数据信号回应和线型的数据信号工作电压。

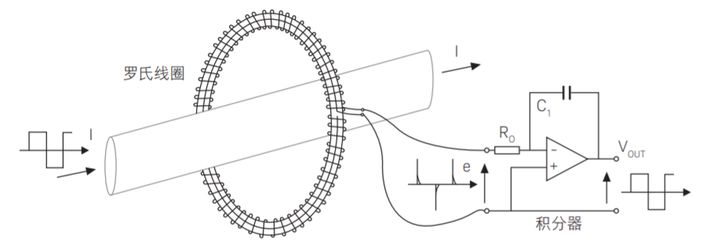

空心磁心线圈以环状方法被放置带电流的电导体周边，且交流电流造成的电磁场会在线圈中感应电压。罗科夫斯基线圈转化成与线圈环城路中电流弹性系数(导函数)正相关的工作电压。此后，该线圈工作电压被融合，便于罗氏线圈探头给予与键入电流数据信号成比例的输出电压。

罗科夫斯基线圈转化成与线圈环城路中电流弹性系数(导函数)正相关的工作电压。

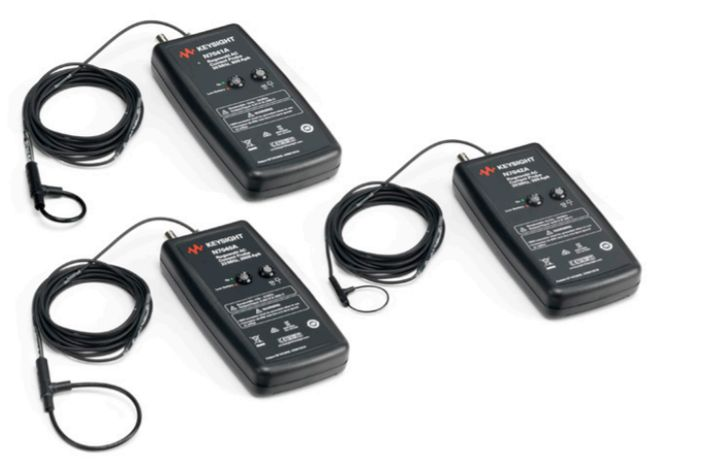

是德科技给予三个罗氏线圈电流探头，可以测量达到3,000Apk的大电流。

罗科夫斯基线圈探头优势

罗科夫斯基线圈电流探头在多种不一样种类的电流感应器或磁感应技术性上都会有很多优势。
