连接无限可能——PoE LED Lighting

PoE市场前景

以太网供电市场(PoE)调查数据以及对全球PoE市场预测情况显示，截止到2022年底，全球PoE市场的年复合增长率(CAGR)预计将增长13%(如图1所示)，达到10亿美金。

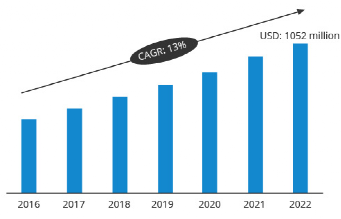

图1 全球PoE市场预测

(数据来源Research And Markets)

最受欢迎的PoE产品主要有交换机、供电器、IP摄像头、VoIP电话、无线AP这五种。根据市场研究公司Research And Markets的预测，无线AP和PoE Lighting将成为未来十年PoE市场的两大主要增长动力。

到2025年，无线AP和PoE Lighting将获得40%的市场份额，占据PoE市场的主导地位。而这一发展趋势主要得益于能源、油气、电信、汽车以及交通行业对PoE应用需求的急剧增长。

PoE优势

据技术型授权代理商Excelpoint世健的工程师David Rao介绍，POE有以下几点优势：

◆节省时间和成本：由于不需要电源线，成本和安装时间都会减少。同时由于无需适用市电布线规定，也不需要合格的电工，因此安装得到了简化。

◆灵活性：靠近电源不再是一个考虑因素，设备可以放置在任何能运行LAN电缆的地方。

◆可靠性：集中式电源取代了低成本的墙式适配器，允许使用单个不间断电源来备份系统。

◆安全性：提供比无线更强大的安全协议，加强了对黑客的防范。

◆轻松便捷：可同时传输电源和数据，减少线束，高效便捷。

PoE LED Lighting产品介绍

项目背景

PoE LED Lighting的推广基于新推出的IEEE 802.3bt标准，同时也在传统的LED Lighting进行了重要改进。这一改进的主要推动因素是通过使用四对网线，在长达100m的电缆上传输高达90W的电力。这可让多个灯具使用菊花链连接，从而简化安装过程。

应用场景

POE可应用于商业楼宇体育场馆以及大型基础设施、智能家居。

而将PoE与照明相结合则具有令人兴奋的新优势。例如，PoE可用于为UVC灯供电以攻击病毒，包括COVID-19。

产品框架

将PoE交换机或非PoE交换机(配合PSE供电器)分别与PoE LED灯具以及其它配件，例如无线AP和IoT传感器相连，则可建立一个PoE Lighting系统。用户只需要通过一些装有配套软件的移动终端或服务器云端，即可控制整个LED照明系统。

PoE照明系统包括五个基本组件：网关、用户界面、PoE交换机(非PoE交换机 PSE 供电器)、PoE节点灯具，以及传感器或开关等辅助设备。

LED灯具的数据和电源接收，是通过在LED灯具外壳内增加一个“节点”，并连接到LED电源和调光输入端来实现的。

图2 PoE Lighting 系统架构和产品框架

PoE LED Lighting的实现

通过以太网电缆(例如Cat5e/Cat6/Cat6a等)给设备供电主要需要两个组件：供电设备端(PSE)和受电设备端(PD)。其中PSE端负责像电源一样供电，而PD端接收并使用功率(负载)。同时在PoE配置中，每个LED灯具都可以是标准的RJ45连接器(即插即用设备)，所以工业以太网也是不可或缺的重要组件。

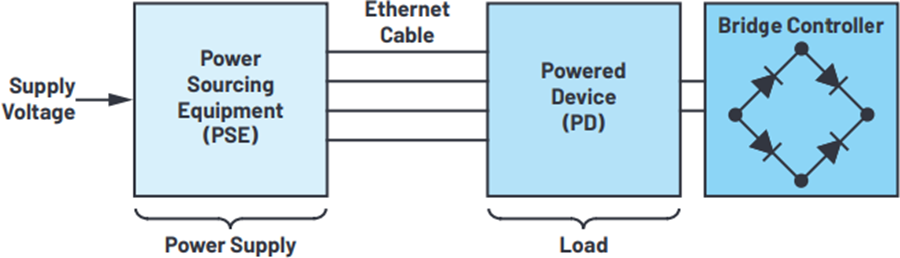

图3 以太网供电框图

PoE LED Lighting 交换机--供电设备端(PSE)

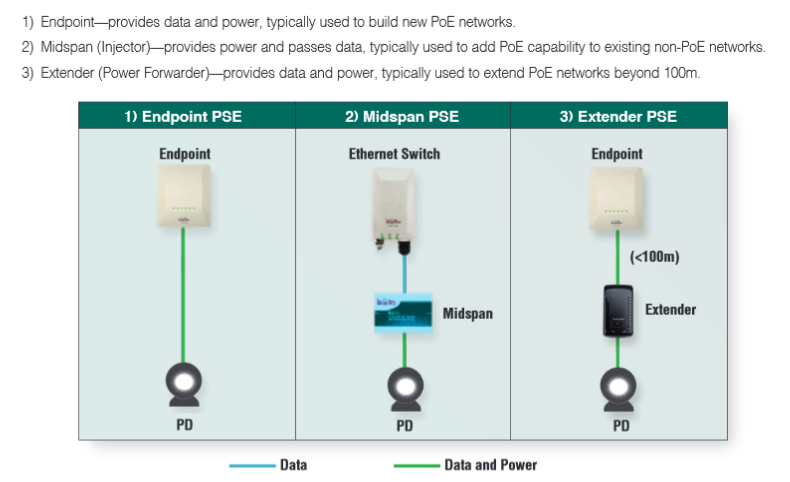

根据不同的应用场景，供电设备端PSE可以有三种产品型态：
