在短路与开路间 这两样互感器各有不同禁忌

大家都清楚电压互感器不可以短路运行，而电流互感器不可以开路运行，电压互感器一旦短路或是电流互感器一旦开路运行都将毁坏电压互感器或是造成风险。

从结构设计上讲，大家都了解，不论是电压互感器或是电流互感器全是变压器，仅仅是主要参数不一样。那麼为何一样是变压器，却是一个不可以短路运行一个不可以开路运行呢?

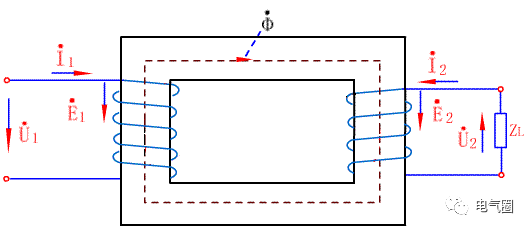

变压器原理图

一切正常运转时，电压互感器二次磁石电磁线圈等同于开路，特性阻抗ZL十分大，若二次回路短路时，特性阻抗ZL快速减少到绝大多数为零的状况，此时二次回路会造成挺大的短路电流量，将毁坏二次工业设备乃至威协生命安全。电压互感器能够在二次侧安裝刀闸以维护其本身不因二次侧短路而毁坏。在有可能的情形下，一次侧也应安装刀闸以保护高压电力网不因电压互感器髙压磁铁线圈或电力线出现故障而危害一次系统软件的安全性能。
