AEM针对电机过流保护推荐方案

一，电机保护电路在什么情况下选择采用电流保险丝？

在电路的保护应用中，当发生单一故障失效，或是并联器件发生的短路情况下，让保险丝的及时动作断开，保护人身安全，保护高价重要的元器件是一种十分必要的选择。

二，电机保护线路对保险丝的技术参数要求

① FUSE的额定电压要求大于线路电压

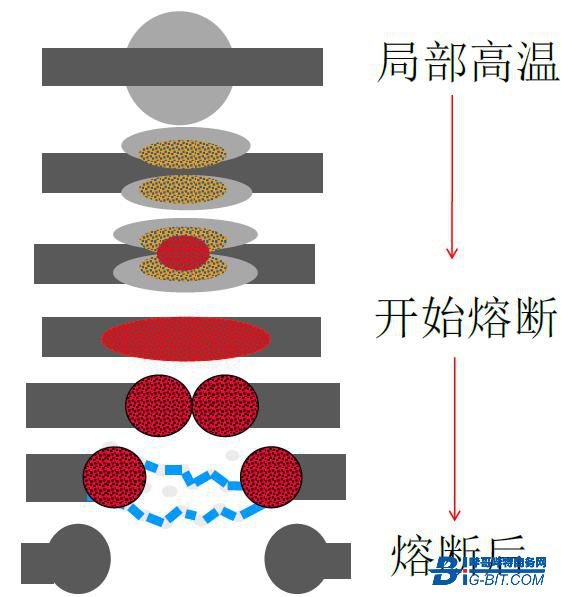

保险丝根据线路的电流I的大小会工作在三种工作状态下：即正常工作区域，工作盲区和熔断保护区域，当I值小于1倍保险丝额定电流值In，则保险丝是要求不能断的，我们称之为正常工作区；而1x In＜I＜2x ln时，则视为盲区，保险丝的熔断时间难以定义；当I大于2ln以上时，保险丝工作在熔断保护区间，根据设计的熔点，可以定义满足UL安规要求的熔断特性。保险丝的熔断状态大致如下过程：

②分断能力（Interrupting Rating）满足安全切断电路

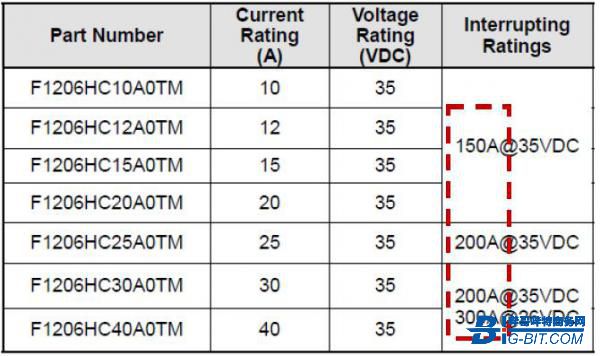

规格参数示意图

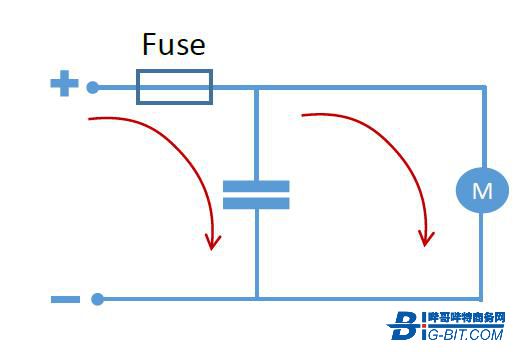

根据理论计算，电机线路发生短路时的电流Ir=线压U/ R线路等效阻抗，保险丝的分断电流必须大于短路电流Ir,才能避免飞狐，燃烧，爆炸的不安全熔断状况。因此选择时需要参考产品规格书的分断能力（Interrupting Ratings）指标。

③ 满足电机启动瞬间的浪涌电流/能承受电机堵转的电流峰值

产品应用中，电机启动瞬间，会产生较大浪涌电流，而如果有发生电机堵转现象，电流也会急速上升，对保险丝的冲击电流会根据浪涌的持续时间t1，线路内阻R，线路电压U来决定，要求保险丝在承受200%~400%额定电流的过载电流时间稍长，因此对熔断特性提出更高要求，因此需要观察规格书的熔断曲线是否满足应用要求。

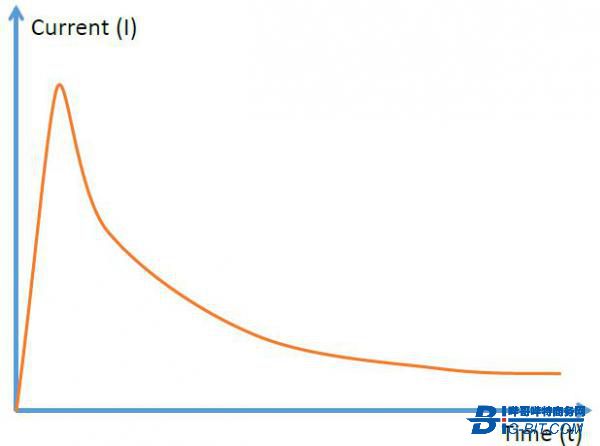

启动浪涌示意图

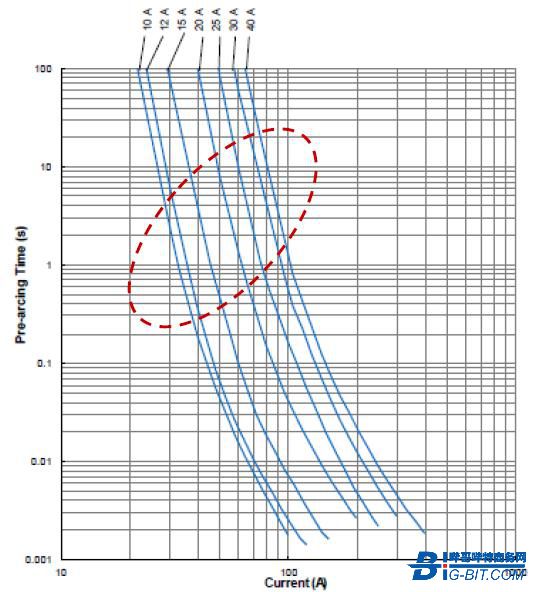

熔断特性曲线
