无线电能传输磁耦合系统线圈匝数优化设计

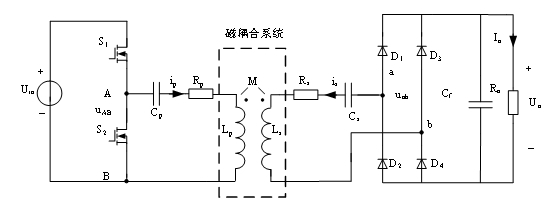

不对称半桥逆变电路由于开关管数量少，且开关管承受的电流电压应力较小，所以十分适用于获取无线电能传输的高频逆变源。不对称半桥逆变的输入电压u_AB的表达式如式1所示。桥式逆变电路作为非线性电路，不利于系统的电路响应分析，但无线电能传输系统工作于谐振状态，对非谐振频率的激励有抑制作用，故在电路响应分析中可以仅考虑逆变电压的谐振频率分量（即方波信号u_AB的基波分量u_{AB_1}），基波电压分量u_{AB_1}的表达式如式2（U_in为直流电压源，L_p、L_s分别为发射、接收线圈的线圈自感，R_p、R_s分别为发射、接收线圈的线圈电阻，C_p、C_s分别为发射侧、接收侧的补偿电容，C_f为滤波电容，R_o为直流负载电阻，M为收发线圈间的互感， f_s为基波电压分量u_{AB_1}的频率）：

详细内容请查看附件
