影音应用中的模拟和数字信号连接器
|
视听领域的连接技术应用环境变化较快,集成了声音、光、视频等技术,从而提升生活和数字体验。 专业视听(AV)行业的特点是动态的,经常变化配置。创建、制作现场活动和数字体验取决于精确互连,在各种环境中提供电源和信号等。
在电视演播室里,记者和客人经常更换,麦克风和照明也需要更换。每天和每周都在使用各种设备,需要将不同位置的相机和麦克风布置到中央控制室。 远程广播 远程广播可能持续几分钟(例如,新闻发布会)、几个小时(体育赛事或远程采访)或更长时间(如多日高尔夫锦标赛或奥林匹克奥运会)。每个场景都需要视频和音频捕获、监控和提示。此外,技术人员和现场直播人员相互交流的设备(例如,对讲机)通常至关重要。 在音乐录音棚里,麦克风、处理器和混音器的设置定期被敲击和重建。这种重新配置通常每天或更频繁地发生。摇滚乐队、爵士组合、和交响乐团都可以在同一个录音室里录制。所以设备必须进行相应的调试。 现场直播:无论是企业活动、礼拜场所、巡回演出、当地酒吧还是其他活动,都同样充满活力。 为了确保在这些经常变化的环境中获得最高的可靠性,AV行业采用坚固、容易拔插、且使用寿命长,配合周期高的信号连接器。这些连接器在AV行业中有很长的使用历史。但是,通常大量使用标准连接器,与专业AV相比差别较大。 视频应用中的视听连接器 75欧姆BNC连接器一直是应用在相机、路由器和视频监视器中的连接器。这些技术可以使用SDI(串行数据接口)协议,以单帧精度(大约1/30秒)路由高清信号。来自Neutrik、Canare和其他公司的新一代BNC连接器,可满足4K和更高分辨率所需的更高数据速率。

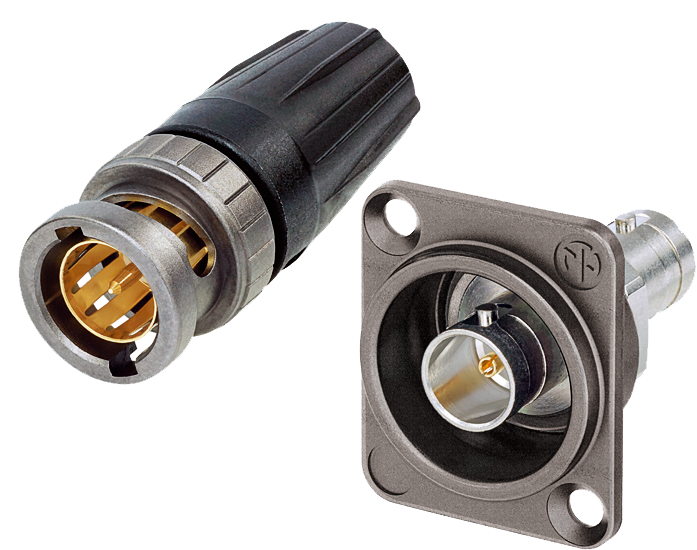

Neutrik的后部TWISTUHDBNC电缆连接器 最近连接视频信号的趋势是用IP协议而不是SDI,同时使用标准数据连接器,如LC和ST光纤连接器和RJ45连接器等。Neutrik的视听连接器产品将数据连接器封装在坚固外壳中,例如,基于LC和MTP系统的etherCON RJ45和光学组件等。

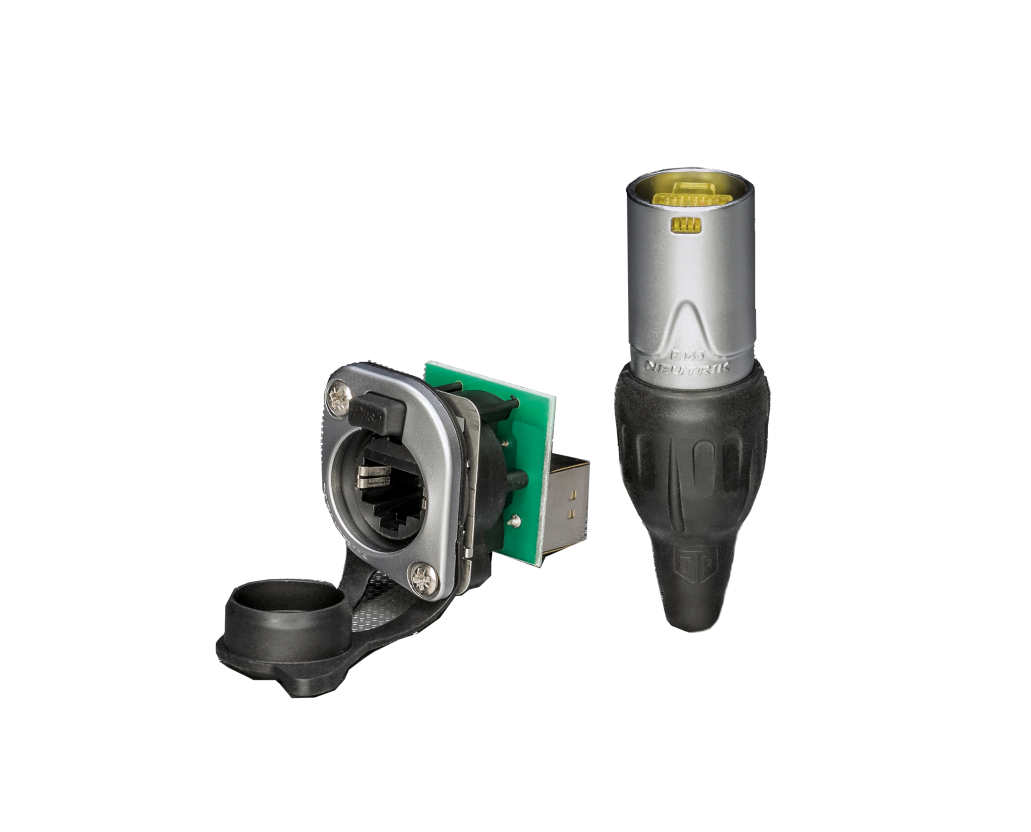

Neutrik的 etherCON RJ45 电缆连接器和带密封套件的面板安装插座 一些广播电视摄像机及其相关的摄像机控制单元(CCU)采用单个电缆组件,通过铜线提供电力和感测操作,同时也通过光纤传输数据。这些产品包括由LEMO开发制造的SMPTE 304M连接线。替代方案包括来自Stratos 和Connex Gmbh公司扩展光束连接器,以及各种Neutrik光学产品。 大型直播赛事,比如有多个视频和音频源的体育赛事,通常依赖由十几条或更多光纤线组成的路由主干。这些光纤可以使用传统军用规格连接器,如Delphi DFOCA连接器(现在是APTIV线),以及更现代的技术,如Neutrik的光纤MTP12/24。

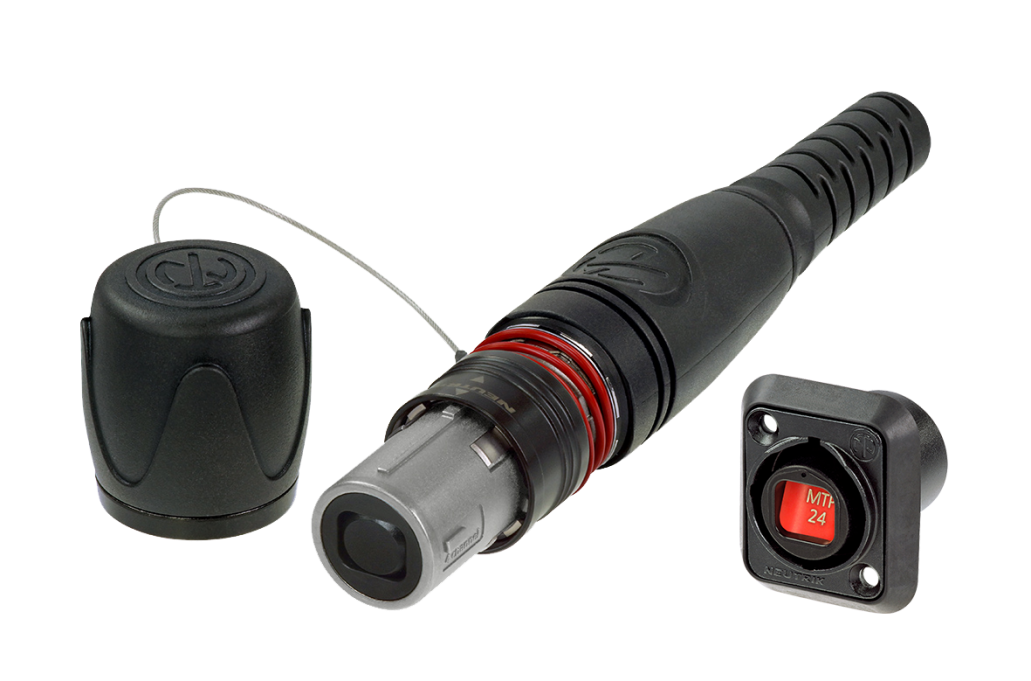

Neutrik的选择MTP机箱连接器和电缆系列 麦克风和对讲机的视听连接器 到20世纪70年代,由ITT Cannon开发的XLR连接器已经成为AV行业中麦克风和便携式对讲系统的默认连接器。XLR有标准尺寸和小型尺寸(Switchcraft Tini-QG, REAN Tiny XLR等)。三触点连接器占主导地位,但多触点连接器通常用于多通道立体声麦克风和管麦克风等。 |
