芯珉微电子氮化镓MOS在LLC电源中的应用----氮化镓

一、 SILIMIR氮化镓特性介绍：

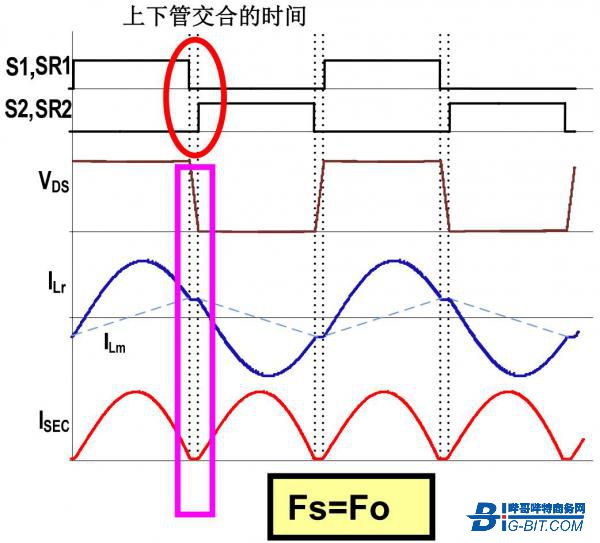

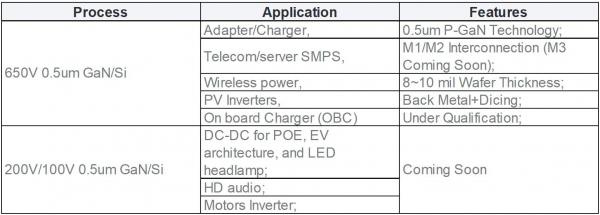

LLC是典型软开关电路。因为开关损耗本来就很小，氮化镓在此电路上改变的是‘死区时间’。时间越小，损耗越小，使用死区可调的IC即可。根据不同产品的特型，芯珉微电子GAN器件主要应用领域为如下行业:

二、 当前市场中，电源电路概况：

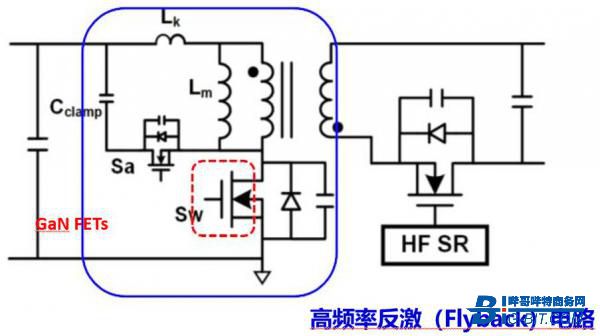

1) 65W电源主要采用反激电路，原理如下：

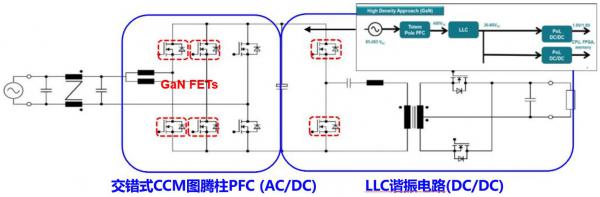

2) 100W以上的电源电路通常采用PFC LLC电路，基本原理如下：

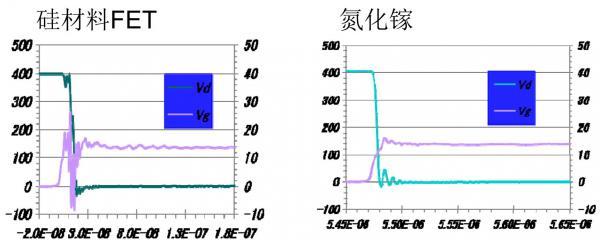

三、 氮化镓和超级硅开关损耗对比：

硬开关电路上的Vds开关损耗对比，氮化镓有明显优势但LLC是软开关，这部分电路上损耗几乎一样。传统的高压硅材料MOSFET，COOL-MOSFET一般保能工作在低频。高频特性变差很多。主要损耗加大发热问题。

四、 氮化镓和超级硅系统体积对比：

但氮化镓支持工作在高频同时没有带来多少损耗的加大。频率提高电路板子体积变小，成本 降低，同时效率会提高1%以上。

五、 氮化镓和超级硅发热对比：

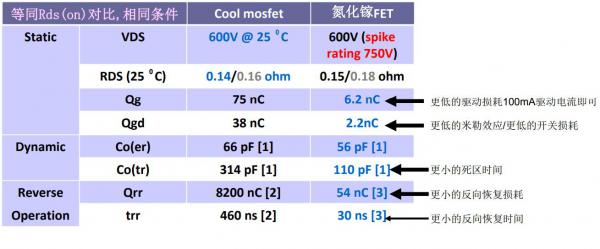

1. Qg 门极驱动电流大小
