电压互感器绝缘问题应及时发现 试验不可缺

实验目的：电磁式互感器的绝缘由主绝缘和纵绝缘组成，互感器主绝缘关键包含一、二次绕组间和对地绝缘;互感器纵绝缘则包含绕组匝间绝缘和固层绝缘。在外面施工频抗压的实验中，磨练的只是互感器绕组的主绝缘，没法对互感器的纵绝缘开展磨练，与此同时220kV串级互感器首尾端额定电压不一样，外施实验工作电压只有加到“X”端容许的2500V，因此，应选用磁感应交流耐压试验的方式，从互感器二次绕组激磁电流,在一次绕组始端磁感应出所必须的实验工作电压，进而检测出因为工作电压互感器中等效电路绝缘欠佳，如露铜、漆层掉下来和缠线时系结等缘故导致互感器纵绝缘层面的缺点。充分考虑互感器铁芯的磁饱和状态难题，磁感应交流耐压试验的开关电源常选用三倍频开关电源，磁感应抗压因而也叫三倍频磁感应抗压。

实验流程：

(1)变压机器设备的器皿应充足，实验前要确定高压变压等机器设备作用一切正常;

(2)按图中接上线，三倍频产生器、高压器机壳务必靠谱接地装置。将三倍频开关电源发生装置的輸出线与被试工作电压互感器的一组二次绕组布线端联接好(如a-n端);

(3)复查准确无误后，开启分压器电源开关，挑选最高值精确测量。接入实验开关电源;

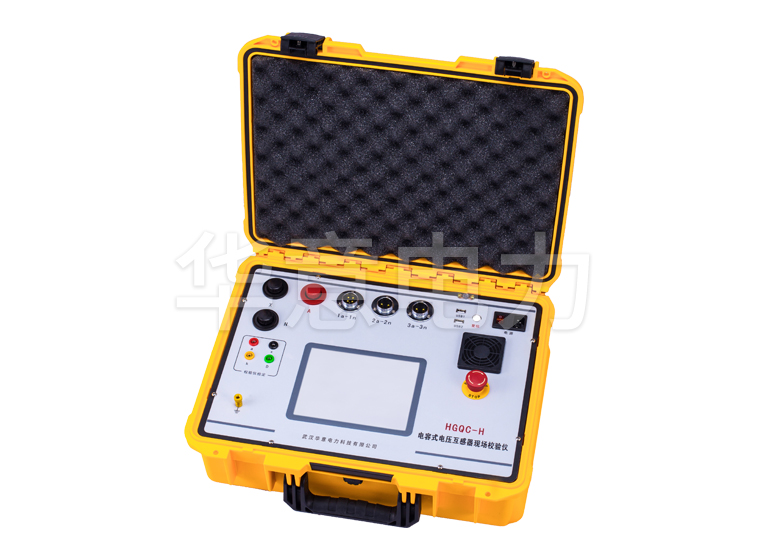

HGQC-H电容电压互感器当场校准仪-华意电力工程生产厂家

(4)启动，挑选“磁感应交流耐压试验”方式，开展基本参数：

1)被试品互感器頻率可调式范畴0-400Hz，设成150Hz;

2))被试品互感器抗压時间=60×100/f(s)，且不小于20s。三倍频抗压为150Hz，時间40s;

3))被试品过压设定：一般按1.15Us设定，220kV在1a1n处工作电压设定能为180V。
