【创新】无电感负压输出AC-DC超精简方案

双向可控硅广泛应用于电风扇、直发器、电热毯、吸尘器等小家电产品中，通常采用负压驱动双向可控硅，从而避免第四象限驱动造成门极触发电流过大及门极退化问题。

阻容降压是双向可控硅常用的负压供电方式，其存在元器件多、待机功耗大、输出电压精度低、抗电网冲击能力弱等不足。本期，芯朋微技术团队为大家介绍基于PN8000的AC-DC非隔离-5V20mA方案，该方案BOM仅有8颗元器件，无需储能电感、续流二极管以及高压电解电容，为小型化小家电电源量身定制，是替代传统阻容降压方案的理想选择。

方案亮点

● 方案精简：无需储能电感、续流二极管、高压电容，仅有8颗元器件，便于小型化设计；

● 宽输入范围：AC输入电压80~265Vac；

● 智能控制技术：将市电高压直接转换成-5V，输出电压精度高达±2%，带载能力大于20mA；

● 高可靠性：SW耐压＞800V，VDD耐压＞20V，VOUT＞12V；

● 全面智能保护：OTP、OVP、OLP等保护，为电源安全运行保驾护航。

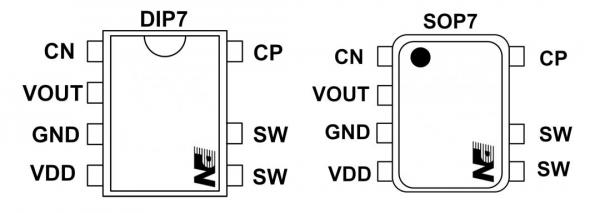

封装及脚位配置图

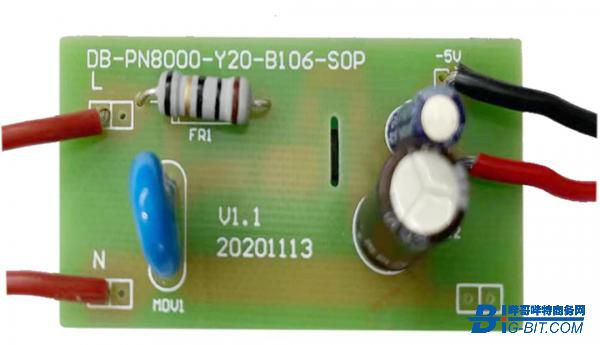

DEMO实物图

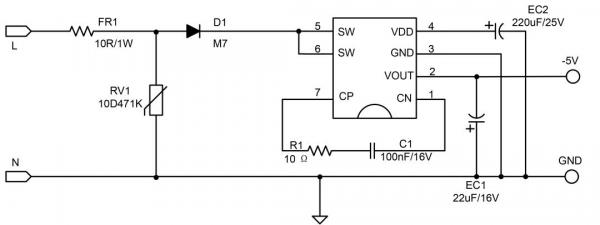

方案典型应用图

与阻容方案对比优势

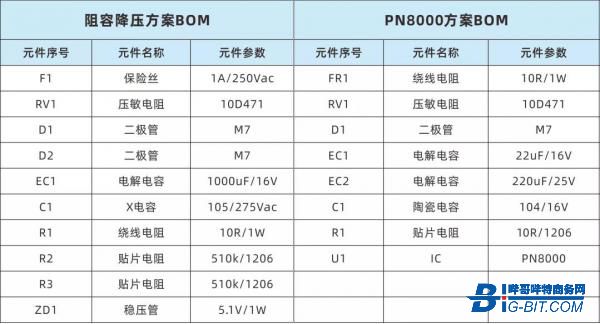

01 PN8000方案比阻容降压方案省2颗元件，易于小型化设计

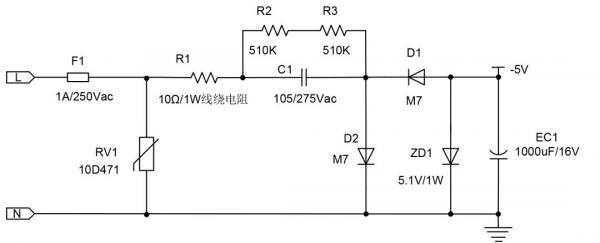

阻容降压方案线路图

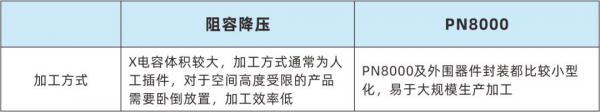

02 PN8000方案对比阻容降压加工方式，易于大规模生产

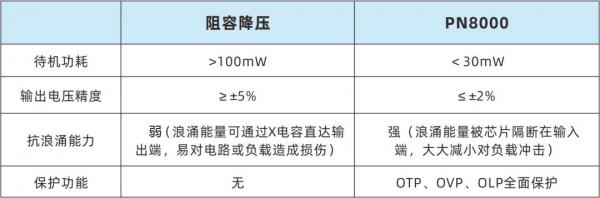

03 PN8000与阻容降压主要性能对比
