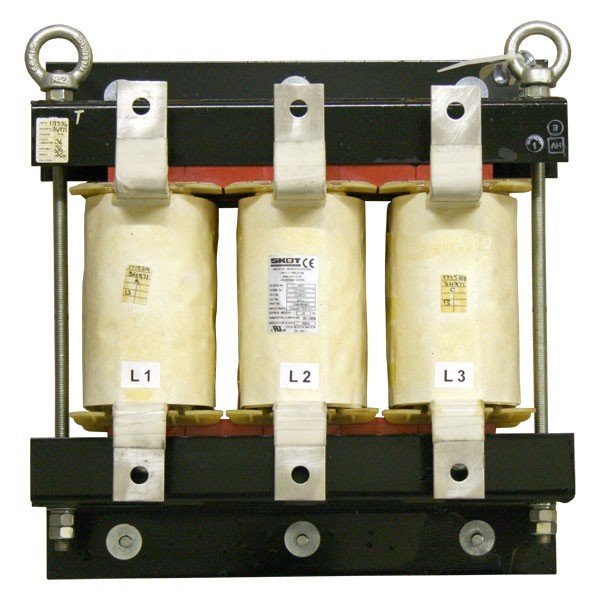

电抗器类型不同额定电流电压的挑选

电抗器叫电感器，供电系统中所采用的电抗器普遍的有串联电抗器和并联电抗器，串联电抗器关键用于限制短路电流，也是有在滤波器中与电容器串联或并联用于限制电网中的高次谐波。并联电抗器常常用以无功补偿，用以补偿线路的电容性充电电流，限制系统工作电压上升和实际操作过电压，确保路线靠谱运作。

1)一般限流电抗器的额定电流应按以下标准挑选：

(a)主变压器或馈线回路的较大很有可能工作电流。

(b)发电母线回路的限电抗器，应依据母线上安全事故断开最大一台发电机组时，很有可能根据电抗器的电流挑选，一般取该台发电机额定电压的(50~80)%。

(c)变电站母线的限流电抗器应满足客户的一级负荷和绝大多数二级负荷的要求规定。

2)分裂电抗器的额定电流按下列标准挑选：

(a)当用以发电站的发电机组或主变压器回路时，一般按发电机或主变压器额定电流的70%挑选。

(b)当用以变电站主变压器控制回路时，应按负载电流大的一臂中通过的最大负载电流挑选。当无负载材料时，可按主变压器额定电流的70%挑选。

3)一般电抗器的电抗百分值应按以下标准挑选和校验：

(a)将短路电流限制到要求值。

(b)正常工作时，电抗器的电压损害不可超过母线额定电流的5%，对于出线电抗器，尚计入及出线上的电压损害。

(c)当出线电抗器未安置无期限继电保护装置时，应按电抗器产生短路，母线剩下工作电压不少于额定值的(60~70)%校检。如此电抗器接进6kV发电机组主母线上，则母线剩下工作电压应尽可能去上限制值。

(d)针对母线按分段电抗器、带几次回出线的电抗器以及他具备无限继电保护装置的出线电抗器无须校检短路故障时的母线剩下工作电压。

(e)针对分裂电抗器在正常工作中时双臂母线电压的波动起伏测算，分裂电抗器如果没有双臂母线具体负载材料，则可一臂为分裂电抗器额定电流的30%，另一臂为分裂电抗器额定电流的70%。

4)低电压并联电抗器中性点应是线端全绝缘水准;三相髙压并联电抗器应选用三相五柱式。

5)并联电抗器中性点小电抗器的中性点小电感应依据供电系统的状况按加速潜供电孤熄弧或抑止谐振工作电压的要求挑选小电抗值。

6)中性点小电抗器的额定电流按以下标准挑选：

(a)潜供电流不可超过20A;

(b)电力线路三相不平衡造成的零序电流，一般取路线最大工作中电流的0.2%;

(c)并联电抗器三相电抗不平衡的中性点电流，一般取并联电抗器额定电压的(5~8)%。

中性点小电感的绝缘层水准关键在于发生在中性点的最大过电压，应依据具体测算的最大过电压明确小电抗的绝缘水准。
