一篇文章带你了解什么是线束 线束组装是什么组装的

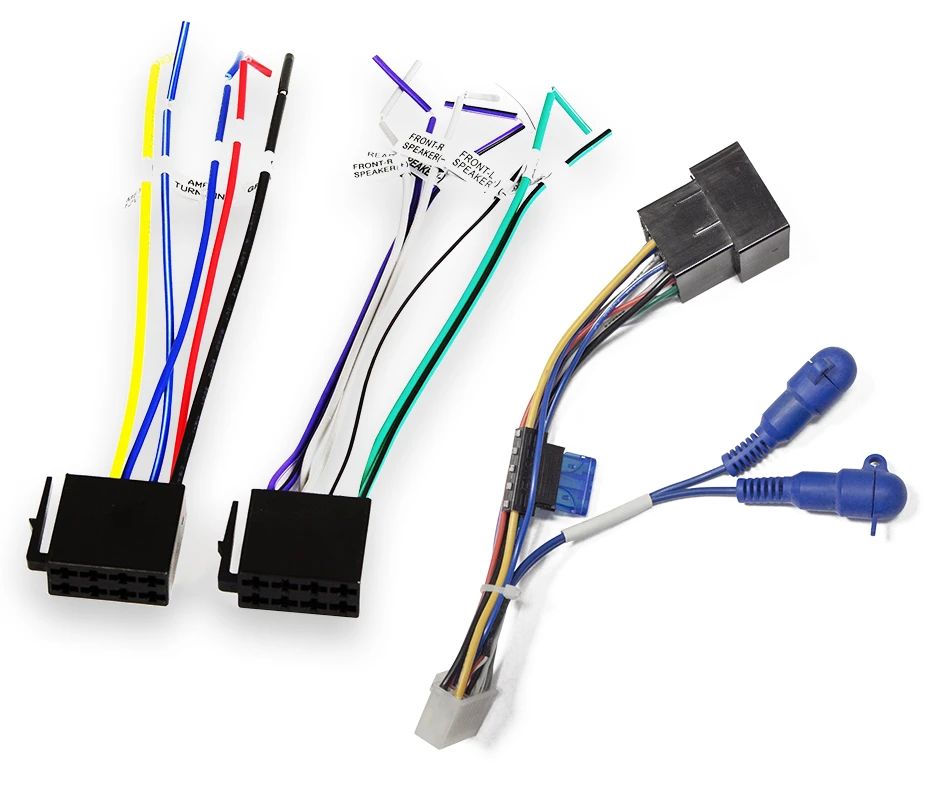

什么叫线束?

线束是用于信息内容的传递信号或操作流程信号的一串串电线、电缆的综合。线束的扎束原材料有夹子、缆带、套筒、电工胶带或该类材料的结合应用。

线束组装的生产制造流程

1、线束子料号的制作尽可能要对比定位板来确定裁线尺寸。在现阶段线束组装过程中，经常是能够保证子料号的尺寸，却不可以保证满足定位板尺寸。导致许多多余的消耗。子料号同样要电测和全检。

2、线束的走线(将各子料号依照图的要求平铺于定位板上。在走线时，最初要一个区域一个区域的去放,单一区域的子料号放完后，再去放跨区域的子料号，跨区域的子料号还要先放简易的，再放繁杂的。

3、插PIN(部分未插PIN的TER尽可能先插到相一致的连接头)。绑线(绑线部位按定位板，绑线的起点一般是在定位板中双线的起止点位置。)

4、电测(因为组装的线位较繁杂，因而检测原料尽可能严格的核查。经PE * QE都确认后才可以开展检测)

5、全检(a、查验端子和CONN是不是在公差等级表以内;b、查验绑线环是不是匀称;c、查验零部件安装方式是不是正确。)

6、线束子料号的进库(子料号尽可能经OQC检测PASS后，即可进行后续操作。)
