可插拔I/O连接器迈向800Gb以太网

可插拔I/O连接器从当前的40G/100Gb/s以太网和无线EDR规范将发展到800Gb及更高的版本。

在过去50年里，数据传输速率显著增加。在单个芯片上创建数十亿个晶体管的能力使速度、处理能力呈指数级增长。数据输入和输出依靠I/O连接器的连接。I/O连接器在系统中发挥着关键作用。如果它们不跟上数据流的速度，可能会造成严重的瓶颈。工程师必须确保I/O端口不会限制高速传输性能。

除了能够支持高速数据速率之外，组件还需要为产品设计提供灵活性，可快速配置或升级系统。做为有源、无源线缆以及光纤的中转组件，优异的性能是非常有吸引力。

I/O 面板密度是系统设计中的另一个关键因素。标准机架式设备要求I/O连接器的尺寸小至1RU(1.75”高)，尽可能占用少的空间，最大限度增加通道数量，并为冷却通风口提供空间。在不关闭系统的情况下拔插接口的能力在网络应用中尤为重要。

不同供应商之间实现产品兼容或者产品标准化是值得鼓励的。标准化可插拔小尺寸I/O连接器提供了一个经济有效的解决方案。

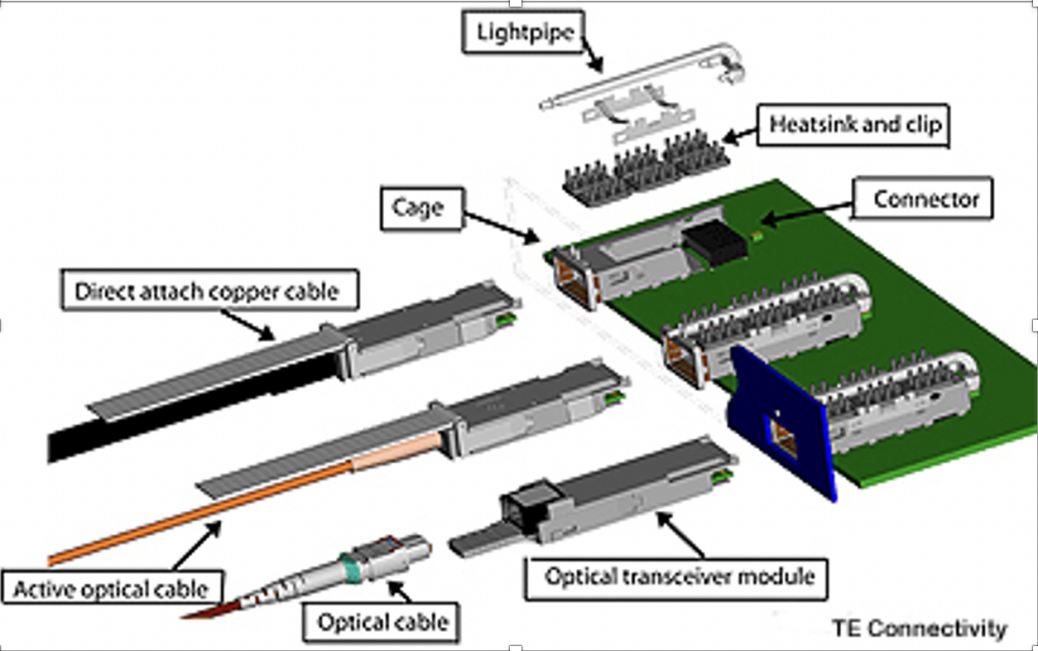

可插拔I/O接口，包括小型可插拔SFP和QSFP，经历了持续的迭代过程，性能和面板密度不断升级。它们通常安装固定架PCB上，与模块配置，具有高速、热插拔性能。这种模块化的概念使工程师能够互换直接连接的铜电缆、有源光缆以及光学收发器等。这种连接器为模块提供机械限定，并为模块提供散热和射频隔离性能。

这些连接器已经迅速发展成为一个小尺寸可插拔模块，从原来的SFP到最新的双密度QSFP和OSFP配置等。

SFP接口第一个电气和机械规格在2001年由SFF委员会发布，并通过由行业用户和连接器制造商组成的多源协议组织(MSA)进行推广。用于支持千兆以太网和光纤通道中的网络应用。此热插拔模块使铜质和光纤介质中的传输数据速率高达1.0Gb/s。原来的SFP规范被升级为带宽10Gb/s的SFP ，同时保持了向后兼容性。随后的升级将带宽提高到了28Gb/s。SFP的最新版本是SFP56光学收发器，它利用PAM4调制提供50Gb/s以太网连接。

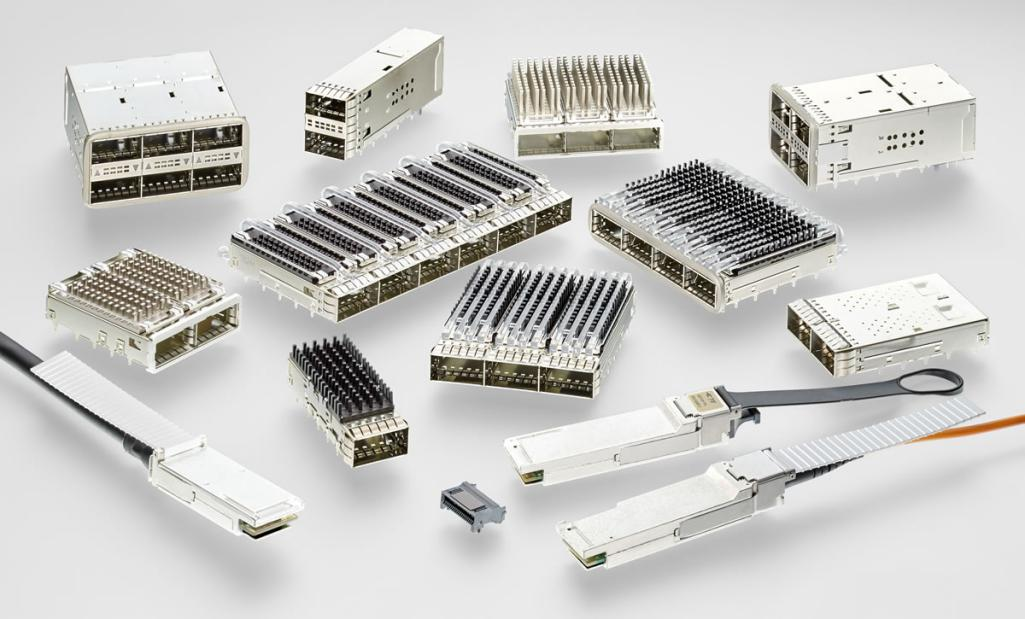

TE为高速应用提供一系列的QSFP连接解决方案。

QSFP连接器将进一步发展。QSFP提供四个高速铜通道或光通道。堆叠和成组的笼子增加了端口密度。

QSFP最初的额定值为1Gb/s，通过升级，QSFP4个信道额定值可为10Gb/s，总带宽为40Gb/s。通过设计内部信号路径长度、EMI和PCB布局，使QSFP28信道速率高达25Gb/s。QSFP56可达到50Gb/s道。四个通道总带宽可以支持40Gb、100Gb和200Gb的以太网。

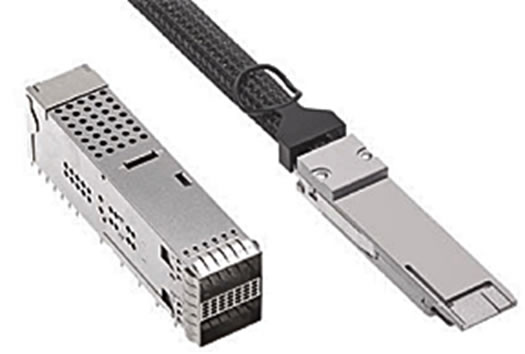

2017年发布了400GbE规范，两个新的可插拔接口目前支持200Gb和400Gb，在以太网应用方面处于领先地位。

这个规范支持8车道电气接口，每个通道可传输25Gb/s NRZ或50Gb/sPAM4调制信号。每个模块总带宽可达200Gb或400Gb/s。在标准的1RU转换面板上可安装多达36个QSFP-DD连接器，其总流量可达14.4Tb/s。
