连接器基础知识：三种电气连接器
|
电子系统通过互连能够在不同电子设备之间进行通信。为了确保电子设备正常运行，信号传输和功率分配需要多个互连。电气连接器根据其终端应用分为三类：板对板连接器、线对线连接器和线对板连接器。 电气连接通常有六级互连。0级是基本电路元件与其导线之间的连接，例如半导体芯片与导线框架之间的连接。1级是组件引线和印刷电路板(PCB)之间的连接，例如芯片插座、双内联封装(DIP)插座和开关。2级是两个或两个多个PCB之间的连接。3级是两个组件之间的连接，如电源和相关组件连接。4级是从主要部件到整个系统输入输出(I/O)端口的连接。5级是由计算机与打印机或其他外围设备之间的连接,或与本地网络系统之间的连接。

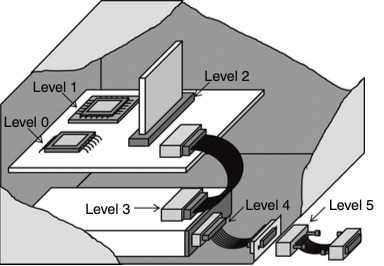

电气连接器中常见的六级互连方式。 板对板连接器 板对板连接器用于连接没有线束的PCB。板对板连接器可以节省线束所需空间，适合空间有限的系统。PCB可以使用平行或垂直配置的连接器进行连接。在堆叠配置中连接两个PCB的连接器称为夹层连接器。然而，这个术语有时被用来描述垂直或并排的PCB布置。通常是主板子板平行布置。

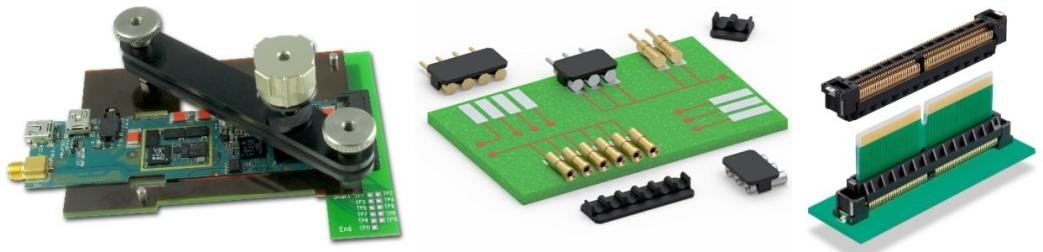

Ironwood (铁木)电子的自定义板对板连接器(左)、平行板对板连接器(中)和玫瑰的FX27系列功能MAX浮动、卡边缘板对板连接器(右)。 在选择夹层连接器时需要考虑的规格包括可分离性、机械要求(如堆栈高度和公差)、辅助结构(如定位柱、托架或底盘槽等)以及安装类型。 可分离性取决于许多因素，例如连接器是可分离的还是永久连接的、使用寿命、拔插次数、所需插入力的最大值和最小值、 操作温度和湿度等。 例如，环评EIA 700AAAB是夹层连接器的标准。 背板是一组相同PIN针、并排连接的电连接器，每根针连接相应的位置，并形成连接器总线。背板系统因其灵活性和可靠性而被广泛应用于计算机和通信系统中。背板系统沿着单个主干网连接多个插件卡，形成完整的背板系统。发射器产生的信号通过多个连接器到达接收器。在高速应用中，背板系统的信号完整性要求极高。在千兆背板信道设计中，背板和相关的引脚数是基本参数。 随着数据速率的增加，背板信道对信号产生影响。这些信道会导致符号间干扰(ISI)、反射和串扰。串扰和反射引入噪声，降低信号振幅和边缘速率。在高数据速率和信道之间的长距离传输下，信号完整性会变得更差。 |
