PT4519 一种高PF高效无频闪线性LED驱动方案

前言：

LED是一种能发光的半导体电子元件，这种电子元件早期只能发出低光度的红光，随着技术的不断进步，现在已发展到能发出可见光、红外线及紫外线的程度，光度也有了很大的提高。LED具有效率高、寿命长、不易破损、开关速度高、高可靠性等传统光源不及的优点，已被广泛应用于指示灯、显示器及照明领域。

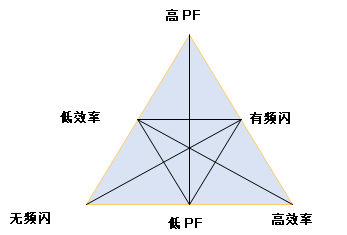

在线性LED驱动方案中，高PF高效线性LED驱动技术已经日渐成熟，但是随着最新欧盟ERP指令的发布，增加了对频闪的要求(SVM≤0.4，Pst LM≤1.0)，无频闪、高PF、高效率三者之间互相制衡，因此如何使三者兼顾是目前新的研究方向，见图1。

图1

高PF无频闪高效线性LED驱动：

PT4519是一款单段式线性高效率恒功率LED驱动芯片，采用单段式结构，没有EMI的问题。系统外围无需电感或变压器等磁性元件，整个系统结构简单，成本低。图2为PT4519的系统应用电路及内部框图。

图2

一般为了实现去频闪，通常会在高效LED驱动的基础上再增加一个去频闪电路，但是这种去频闪电路会需要一个控制环路，结构比较复杂，同时还带来比较大的损耗。PT4519换了一种做法，不用串联去频闪电路，而是使用一个恒流源(Q2，OP2)作为无频闪的驱动，并联在主电路里，减少了串联应用带来的损耗。
