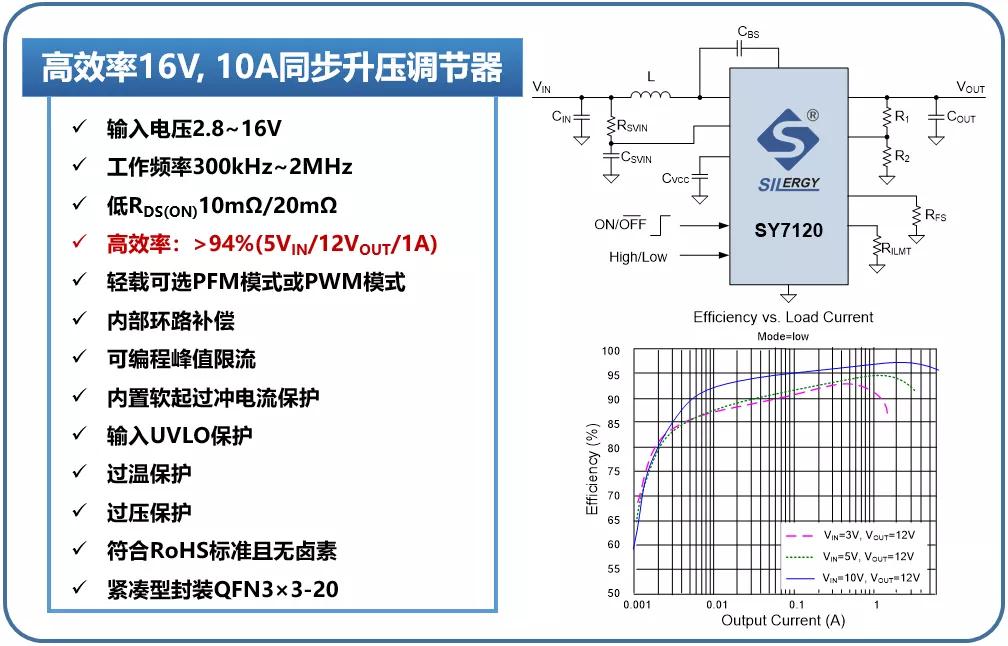

Boost变换器作为一种常用的升压方案，被广泛应用于移动电源、蓝牙音箱等家用电子设备中。为保证这些电子设备能够正常工作，一个稳定可靠的Boost控制芯片至关重要。矽力杰提供了多种高效率、高功率密度的内置开关Boost芯片，能够满足不同条件的应用需求。这里以同步升压调节器SY7120为例，简要介绍其控制策略。

01 定关断时间峰值控制

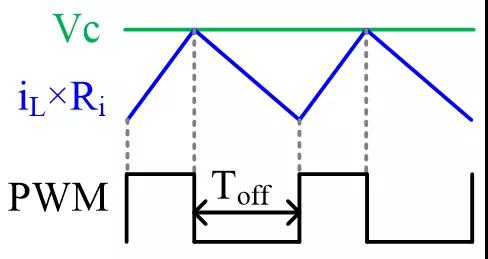

SY7120采用定关断时间峰值电流的控制策略，其开关逻辑如下图所示。

*定关断时间峰值电流控制

电感电流IL经采样电阻Ri转变为电压信号IL×Ri，Vc是输出电压采样后与电压基准比较得到的控制信号。在主开关 (对应Boost的下管)开通期间，电感电流不断增加，当IL×Ri达到Vc后，主开关关断，续流管开通。续流管开通固定的一段关断时间Toff后，再切换为主开关开通。这种控制方法继承了峰值电流控制一贯的优点——限制了电感电流峰值，防止出现过流损坏，另一方面，相比其他峰值电流控制策略，如定频峰值电流控制，这种定关断时间的控制方法无需额外的斜坡补偿电路。
