步进电机依据电机的耐热选材
时间:2022-03-10来源:佚名
|
步进电机的绝缘材料或引出线及线圈等需要根据电机的耐高温等级挑选适合的原材料。

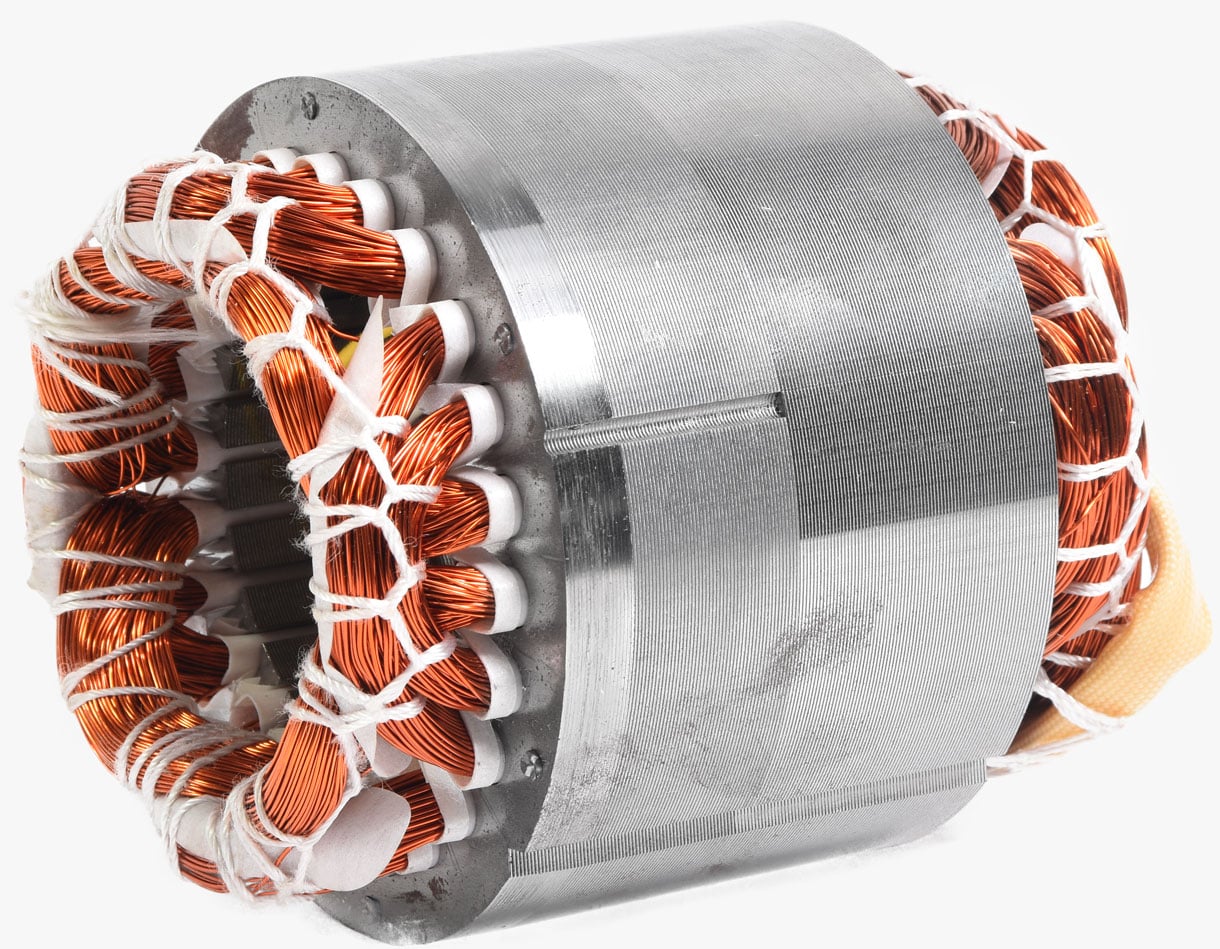

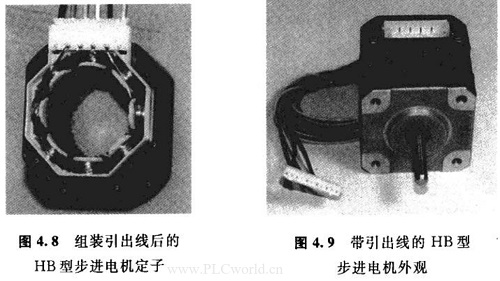

1.PM型步进电机的绝缘材料与线圈 线圈用塑胶脂模铸成圆状态线圈。其厚度由电机决定,注塑工艺成型,设计厚度要超过0.5mm,铁芯与线圈中间由塑胶树脂绝缘。 线圈框架原材料应用尼龙66或PBT等,线圈用聚亚氨酯(polyure-thane)线或聚脂(polyester)线,依据阻燃等级区分应用。PM型步进电机阻燃等级一般为A(105)以下。变压器接地线的安裝因各生产商而异,一般常见的方式是将变压器引出线连接头接人骨架模铸固定不动。 2.HB型步进电机的绝缘材料与线圈 HB型步进电机的定子有槽,线圈为集中方式,为做到机械设备缠线的目地,绝缘结构也加以改进。日本伺服电机(股权)企业用的槽绝缘插进缠线的电机定子。电机定子铁芯厚度为电机厚度的1/2,用裙状绝缘材料插进槽中,铁芯槽侧面统统被环氧树脂遮盖,运用绕线机的梭子牵引带线机械设备线圈电感,线圈一个端点固定不动在接线头上,另一端联接固定不动后从变压器引出线出口引出。用此方式电机定子与变压器引出线部分可分离生产制造,有利于构件规范化。图4.8为引出线组装后的外观,图4.9为HB型步进电机接线状态的外观。此类方式有益于客户依据不一样场所调节步进电机变压器接地线的长短。
HB型步进电机应用E级(120°)绝缘,也可依据特别要求,采用B级或F级绝缘材料。 |
