作为可改变电压的仪器 此类互感器有几多型号

叙述

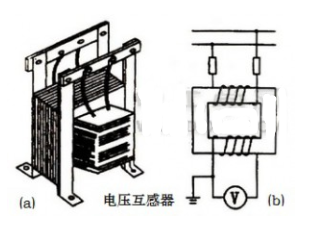

电压互感器构造如下图所说明(a)，其功效是可以用它扩张交流电压表的检验范畴，将高电压与电气设备工作者安全隔离防范。这类互感器的必要条件与一般变压器空载状况类似。应用此类互感器时，应把线圈匝数较多的高压绕阻走线接至需要精确测量其电压的供电系统路线上，而线圈匝数较少的低压绕阻则与电压表相接，如下图(b)所说明。

由于U1/U2=K，因此U1=KU2，能够看得出电力线路的电压相当于副边所测出的电压互感器与直流变压器比的相乘。当电压表同一只专用型的电压互感器配套应用时，伏特表的尺标就可以按电压互感器高压侧的电压标明，那样就可无须历经计算，而立刻从该电压表格中加载电力线路的电压值。

一般电压互感器副外框绕阻的额定电压均设计同一指标值为100伏。因而，在不一样电压级别的电源电路中普遍的电压互感器，其直流变压器比为不一样的，比如1000/100，600/100这类。

为了更好地能够保障工作方面的安全性能，电压互感器的铁壳机副边绕阻的一端尽可能接地保护，防止 高、低压线圈间绝缘层毁坏时，使低压磁石线圈的检测仪表对地造成一个高电压，危害工作者的生命安全。

电压互感器型号喻意

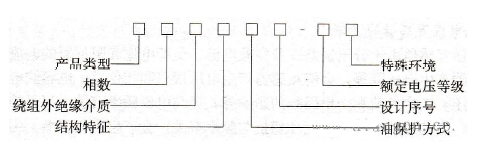

电压互感器的型号以汉字拼音字母表明，构成以下：

(1)电压互感器的型号即产品类型，标志为J，表明电压互感器。

(2)相数，S-三相;D-单相电。

(3)绕阻外绝缘层化合物，用以下字母表明：

G-干试;Q-气体绝缘层;Z-混凝土预制绝缘层;油浸式不表明。

(4)电压互感器结构类型，用以下字母表明：

X-带零序电压绕阻;B-三柱带赔偿绕阻;W-五柱三绕阻;

C-串级式带零序电压绕阻;F-测量和维修保养获得的二次绕阻。

(5)油保护方式，N-没有金属材料高分子材料膨涨器;带金属材料高分子材料澎涨器不表明。
