电抗器混联确定依据 算法分析

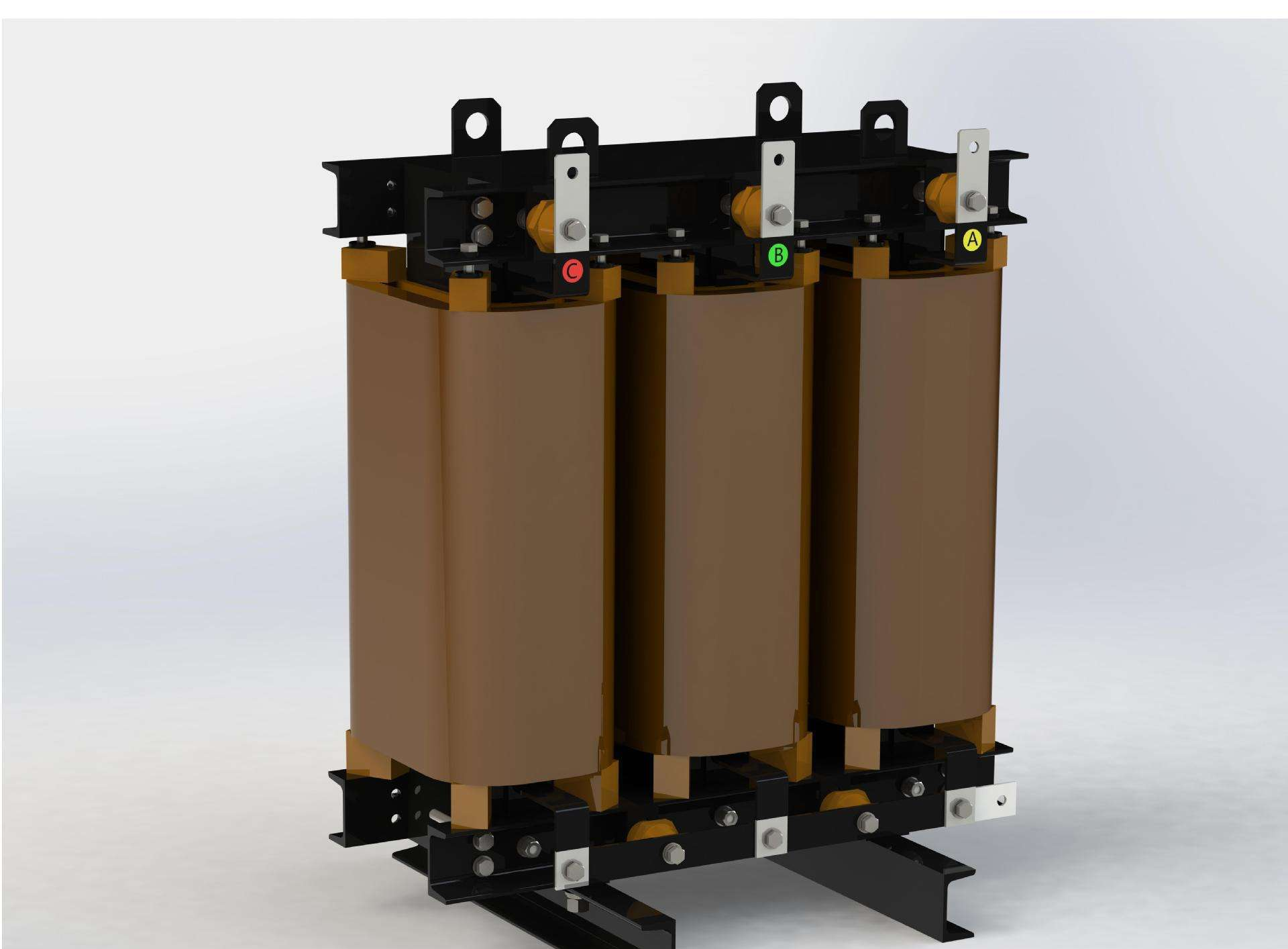

一、对与电抗率不同或规格不同的电抗器组成选用反算方式。电抗器是不是能够串联在于测试电压，随后运用电抗器的电感和系统的工作频率(20-300hz)来确认电抗器的容量范围。(该方法为近似估计)

1.试品的测试电压必须小于或等于反应器的额定电压。如若单个电抗器无法达到要求的工作电压，能够串连2个或好几个电抗器来达到测试电压。

2、确认样品能够进行的试验工作频率变化范围(fmin，fmax)，达到20Hz≤fmin≤fmax≤300Hz。

3、依据电抗器的电感L(步骤1确认单个或几个电感串联或整合)和检测试品能够进行的工作频率范围(fmin，fmax)，明确检测试品电容的容许电容范围(Cmin，Cmax)。

Cmin=1/[(2πfmax)2L]Cmax=1/[(2πfmin)2L]

试品和分压器的容量应当在(cmin，cmax)中间。

假如试品电容器过大，应根据并联电抗器来达到;假如试品的电容器过小，应根据赔偿试品的电容器(假如配置无功补偿柜)来达到。需注意电抗器组的工作电压脉冲信号和串联后无功补偿柜的工作电压脉冲信号务必高于或等于试品的工作电压。
