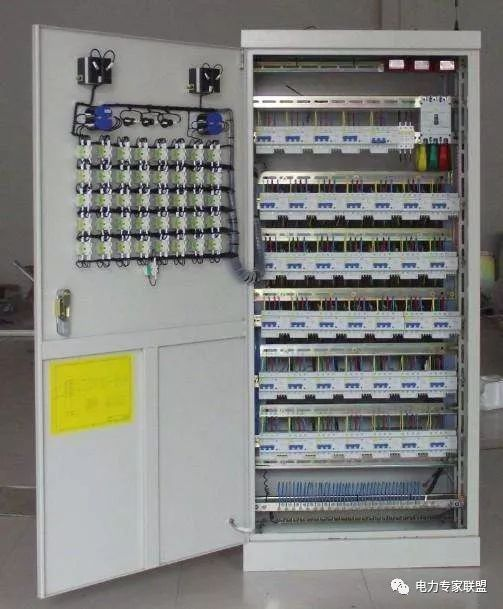

智慧家电普及 电控箱子的端子排安装法该懂了

电控柜内接线端子排的安裝，应当合以下规定：

一、端子排无毁坏，端子固定不动坚固，绝缘层优良。

二、端子应有编号，端子排应有利于拆换且接线便捷。

三、端子排回路工作电压超出400V都，端子板应有充足的绝缘层并涂以鲜红色标示。

四、强，弱电安装端子宜分离布局;端子排应有显著标示并设空端子分隔或设提升绝缘层的挡板。

五、接线端子正，负开关电源中间及其常常通电的正开关电源与重合闸或跳电回路中间，宜以一个空端子分隔。

六、接线端子排电流量回路应历经实验端子，其他需断掉的回路宜经独特端子或实验端子。实验端子应触碰优良。

七、接线端子在湿冷环境宜选用防水端子。

八、端子应与输电线横截面配对，不可应用小端子配大横截面输电线。

九、端子排联接件均应选用铜制产品，端子绝缘层件应选用自熄型防火材料。

十、各家用电器，端子排等应有尽标出序号，名字，包括端子排的主要用途及实际操作部位，端子排标出的笔迹应清楚，整齐，且不容易褪色。

电控柜内电路接线布线，应当合以下规定：

一、接线端子布线按图工程施工，接线恰当。

二、端子输电线与电气元器件间选用螺钉连接、接插、或压接线直到，均应坚固靠谱。

三、电控柜内的端子输电线不应有连接头，端子输电线铜芯电缆应无破损害。

四、端子排电缆铜芯电缆和配用输电线的顶端均应标出其回路序号，序号应恰当，笔迹清楚且不容易褪色。

五、接线端子布线应齐整、清楚、美观大方、输电线绝缘层应优良，没有受损的。

六、每一个接线端子的每侧接线宜为1根，得超出2根。针对接插式端子，不一样横截面的二根输电线不可接在同一端子上;针对螺钉连接端子，当接二根输电线时，正中间需加平垫圈。

七、端子电源电路接地装置应设专用型地脚螺栓。

八、端子驱动力布线电源电路选用工作电压不少于500V的铜芯绝缘导线，在达到电缆载流量和电压降及有充足冲击韧性的状况下，可选用不小于0.5m㎡横截面的绝缘导线。

接线端子用以联接门的电位器、控制台板等

移动位置的输电线还应合乎以下规定：

一、接线端子导线应选用多芯软输电线，铺设长短应有适度裕量。

二、整车线束应有外塑料软管等提升电缆护套。

三、与家用电器联接时，顶端应绞紧，并需加终端设备配件或搪锡，不一疏松、断股。

四、在移动位置两面三刀端运用卡扣固定不动。

引进电控柜的电缆，应合乎以下规定：

一、引进电控柜的电缆应排序齐整，序号清楚，防止顺序交叉式，并应固定不动坚固，不午应用所接的端子排遭受机械设备地应力。

二、电缆在进到电控柜后，应运用卡扣固定和扎牢，并应接地装置。应用于静态数据维护、操纵等逻辑性回路的操纵电缆，应选用屏蔽。其屏蔽层应按设计方案规定的接地装置方法开展接地。

三、硫化橡胶绝缘层的铜芯电缆应外衣绝缘套管维护。电控柜内的电缆铜芯电缆，应按重直或水准有规律性地配备，不可随意倾斜交叉式联接。预留铜芯电缆长短应留出适度容量。

四、端子排强、弱电安装回路不可应用同一根电缆，并应各自整束分离排序。

五、直流电回路中有液态水银触点的家用电器，开关电源正级应收到液态水银侧触点的一端。

六、在油渍环境，应选用耐酸碱的绝缘导线，硫化橡胶或塑胶绝缘导线应采用防护措施。

电控柜安装完，应按以下规定开展查验：
