锁扣型M12推拉连接器的新标准

随着制造商之间兼容性统一标准的到来，确认锁扣型M12推拉连接器已经变得更加容易。

锁扣型M12推拉连接器是工业和恶劣环境应用的常见选择。即使在高振动条件下，其通用性、耐用性、坚固性和可靠性等都很优良。这些密封的、圆形连接器已经成为许多网络应用的支柱，为重型车辆和铁路网等设备和机械提供数据和电力。它们也广泛应用在工厂自动化中，包括工业以太网和现场总线网络和传感器连接等。

几十年来，许多供应商提供了锁扣型M12推拉连接器的特有变体。这使得市场变得混乱，使客户很难确定锁扣型M12连接器，特别是在系统升级后。近年来，连接技术在制造工厂中的应用趋势增强，进一步增加了工业网络中锁扣型M12系列的使用，创建锁扣型M12推拉连接器标准化设计的压力加大，设计师期待锁扣型与标准螺旋型M12一样，具有很强的兼容性。

新的IEC61076-2-010标准定义了锁扣型M12推拉连接器的通用设计。

八家拥有M12产品线的连接器供应商：Binder, HARTING, Molex, 菲尼克斯, 魏德米勒, CONEC, Escha, 和Murrelektronik达成共识，开发了标准化、功能齐全的锁扣型M12推拉连接器。他们的工作成果体现在今天的IEC61076-2-010标准中，该标准于2021年1月29日作为最终的国际标准草案(FDIS)发布，预计将在未来8周内获得最终批准。为此，我们与魏德米勒产品经理Andrea Briggs和菲尼克斯的产品营销经理Nathan Owens进行了访谈，更多了解这个重要的新标准。

8家公司合作推出了新的M12标准。是什么激发了这项努力呢?

魏德米勒：德国标准化小组(651.1.1圆形连接器工作组)，包括几家大型制造商，将锁扣型M12推拉连接器引入IEC。IEC利用相关国家内的标准化委员会来协助制定新的标准。通过IEC创建的合作论坛，新的标准诞生了。

菲尼克斯: 连接器行业为了找到一个快速锁扣机制的M12圆形产品，已经尝试了超过15年。挑战一直来自与不同版本的兼容性。每个制造商都有自己的设计特点，能够与线端匹配，只是市场款式太多。

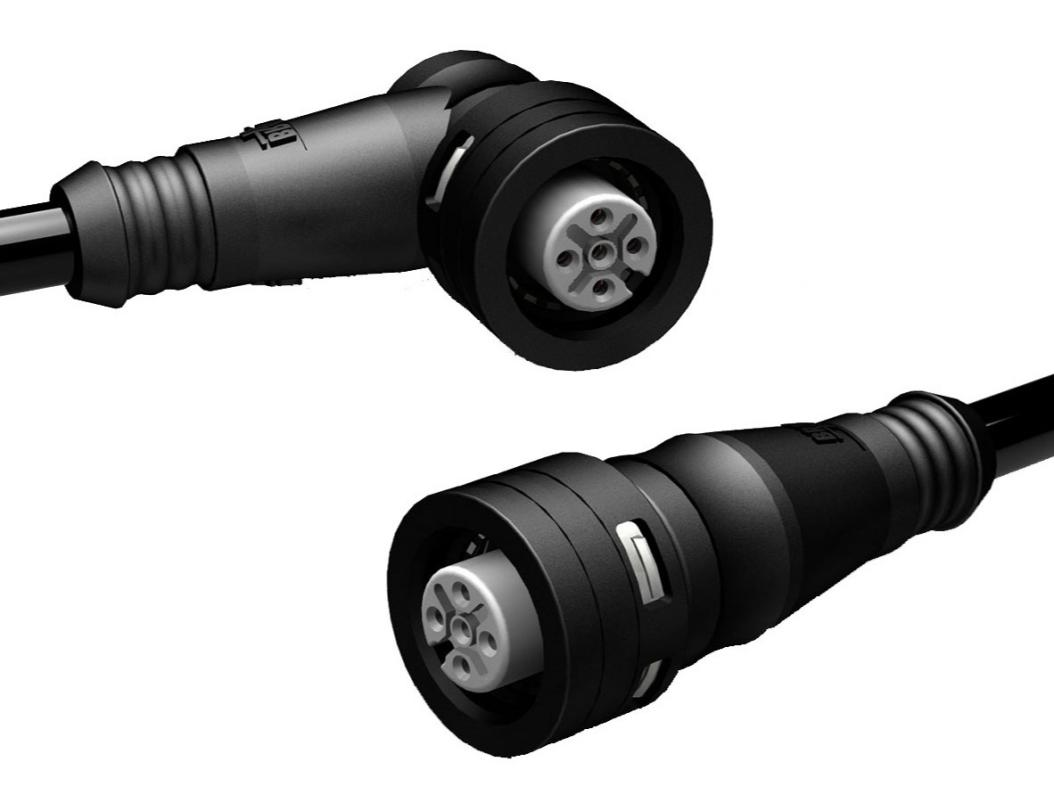

去年，Molex发布了 Brad M12 Ultra-Lock 2.0线绳，符合IEC61076-2-010标准，易于组装，成本更低，同时性能和可靠性超过了传统螺纹连接器。

对于传感器采集数据装置，没有办法将它集成到一个I/O盒，因为产品盒子需要锁定机构在外面捕获信息。这类产品还需要线缆和适配器连接电源。

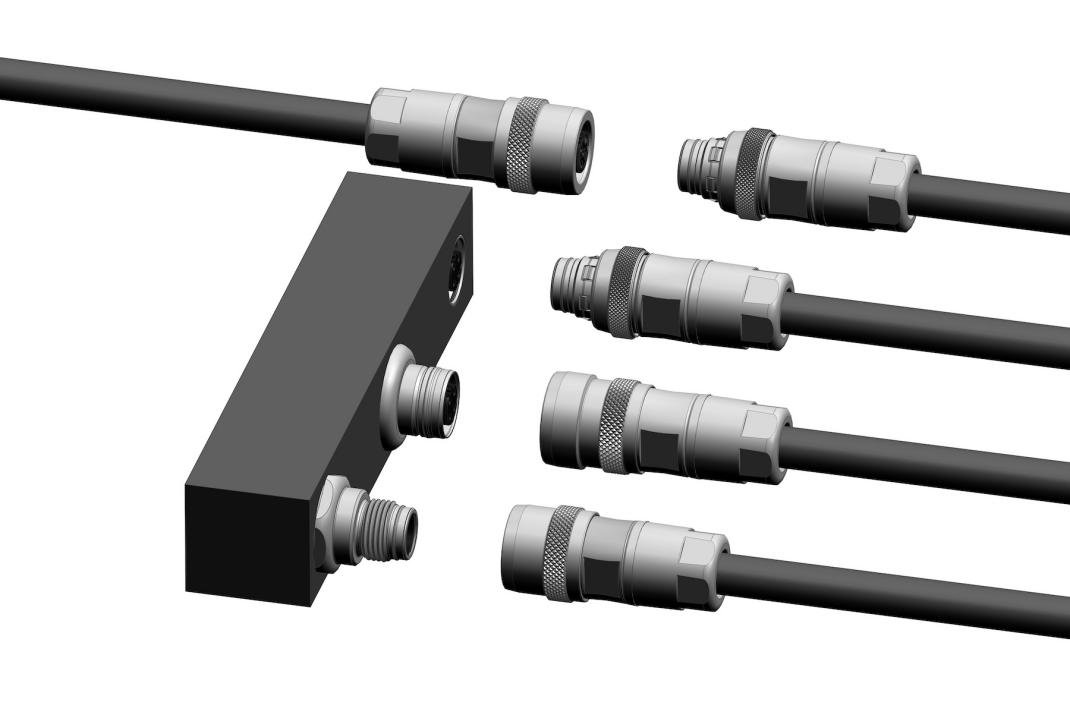

新的锁扣型M12标准有外部和内部锁定机构和推拉设计，因此不需要额外的工具

除了早期锁扣型M12推拉连接器外，新标准的特点和优势是什么?

魏德米勒:所有著名的M12变体都符合IEC61076-2-010标准，包括现场连接、成型和设备连接器等。但还有几个主要区别：

· 新的M12推拉外形上也有一个完整的M12螺纹，使推拉和螺纹锁定M12连接器可互换。

· M12内推拉连接器和M12外推拉之间的飞场耦合器现在可以实现，因为这两种类型都在IEC61076-2-010中标准化了。

· 前一个标准(IEC61076-2-101/109/111/113)的所有已知M12编码也可在IEC61076-2-010标准中使用。

尽管新标准化的锁扣型M12推拉连接器是基于新标准的产品，但内部仍然基于熟悉的M12编码(IEC61076-2-101/-109/-111/-113)。所以，设计师们不用担心，因为它内部结构是不变的。这种标准化使外部推拉锁定机构从中受益。
