小型直流电机：能输入或输出为直流电源能的小型电机，它能够完成直流电源能和机械动能相互之间变换，小型直流电机还可以作电发电机应用。小型直流电机在各种各样电动玩具车、办公设备、小电器、电控锁、个护、医疗机械、按摩用品、两性用品等领域广泛运用。

小型直流电机关键分成有刷直流电机和无刷电机直流电机，励磁调节器方法依照励磁调节器方法能够分成他励直流电机、并励直流电机、串励直流电机和复励直流电机。

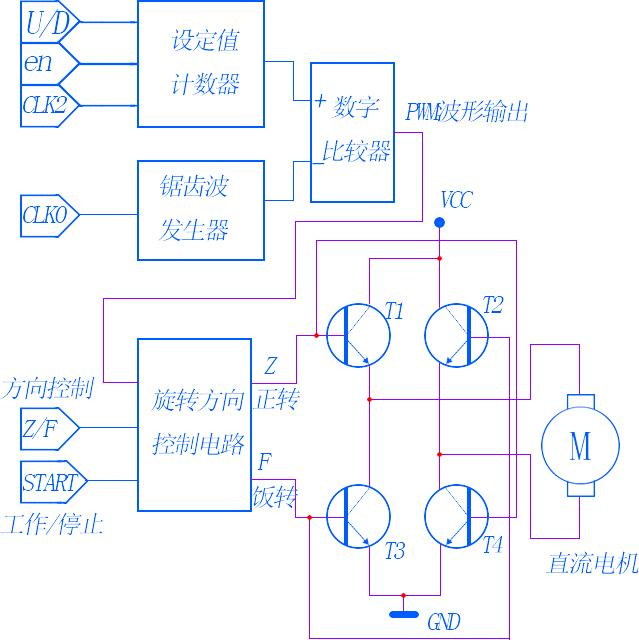

小型直流电机PWM控制系统软件控制模块图

图上设定值电子计数器、锯齿状波产生器与比较器组成了PWM信号的产生电源电路：当U/D=1时，键入CLK2，设定值电子计数器输出值提升，使PWM的占空比提升，小型直流电机加快;U/D=0时，直流电机减缓。

在锯齿状波电子计数器CLK0的功效输出规律性线形提升的锯齿状波，历经数据电压比较器时，当计标值低于设定值时，数据电压比较器输出低电频，当超过设定值时，输出上拉电阻，从而造成PWM波型。

PWM介绍：PWM是根据控制固定工作电压的直流稳压电源开关频率，进而更改负荷两边的工作电压，从而做到控制规定的一种工作电压调节方式。PWM除开能够控制小型直流电机变速以外，还能够开展温度控制、工作压力控制等。PWM推动控制的调配系统软件中，按一个固定的频率来接入和断掉开关电源，并依据需求更改一个周期时间内接入和断掉時间的长度。根据更改小型直流电机同步电机上工作电压的占空比来更改均值工作电压的尺寸，来控制小型直流电机的转速比。因而，PWM又称之为电源开关推动设备。

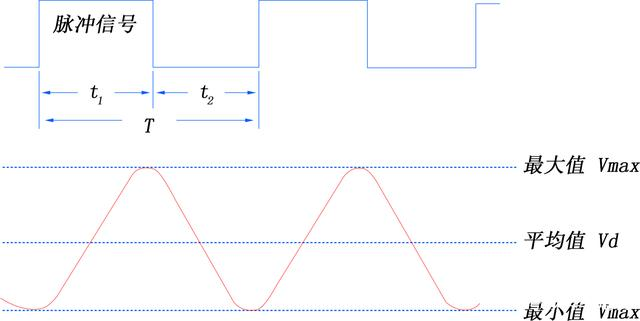

在单脉冲功效下，当小型直流电机插电时，速率提升。小型电机关闭电源时，速率慢慢降低。只需按一定规律性，更改通、关闭电源的时间，就可以让小型电机转速比获得控制。如小型直流电机自始至终接入开关电源时，小型直流电机转速比较大为Vmax，占空比为D=t/T，那么小型直流电机均值速度公式为Vd=Vmax×D

Vd：小型直流电机的平均速率;
