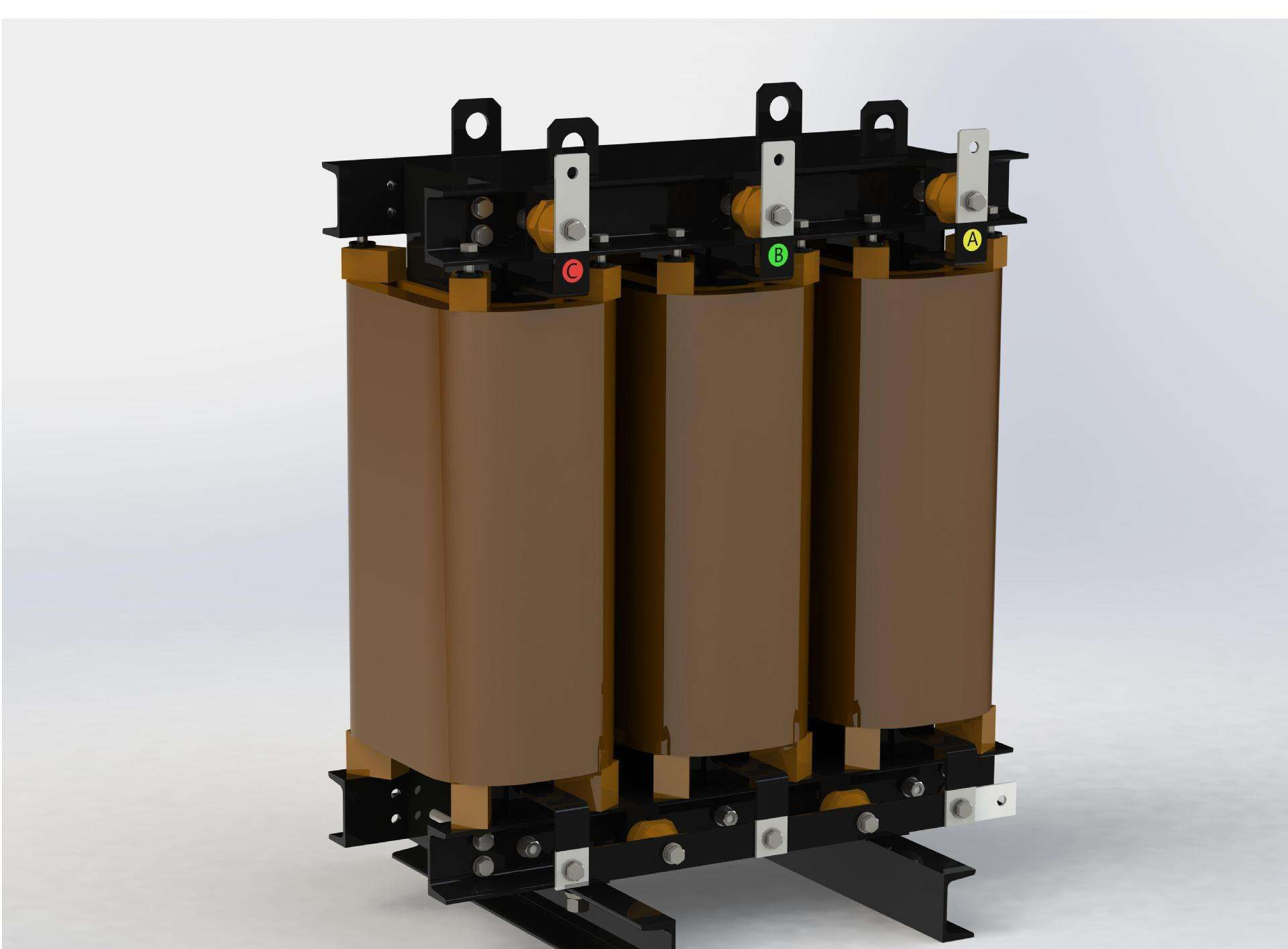

三相电抗器组投入 “西电东送”问题缓解

为完成可再生资源逐渐取代传统式能源的总体目标，近些年，在我国大力推广风能、太阳能发电等可再生资源，然而，风能、太阳能发电等时空分布特点和可变性将造成供电系统运作方法发生巨大改变，无功功率、电压控制难度系数扩大。磁控式并联电抗器是处理以上难题的有效合理方式，能够依据系统需要，平滑地调节无功功率，且引入电网的谐波电流含量较小，具备较好的应用前景。

2013年，在我国在新疆与大西北主网联网的第二通道中的青海省鱼卡站，投入了中国也是全球第一台电压等级为750kV、额定容量为330Mvar的磁控式并联电抗器，合理有效解决了西边地区风力发电集中处理能力不足的问题，在一定程度上减轻了“西电东送”全过程中长距离输电的无功功率、电压控制难点。

磁控式并联电抗器由磁放大器发展而来，根据调整控制绕组中直流电流的尺寸更改铁芯的饱和状态水平，进而做到平滑调整无功功率输出的目的。

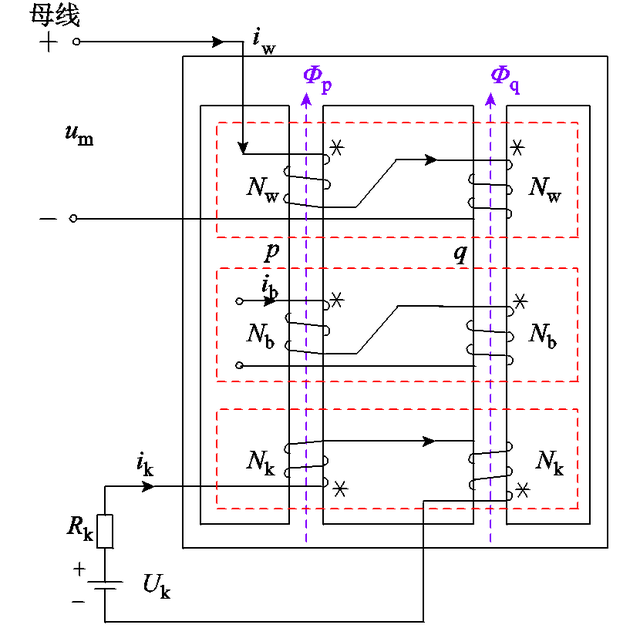

图1为单相电磁控式并联电抗器的铁芯构造及绕组连接方式图，主铁芯分裂为p、q两个心柱。匝数为Nw的两个网侧分支绕组同极性串联，端口接入电网;匝数为Nk的两个控制侧支绕组反极性串联，端口并联直流电控制电源Uk;匝数为Nb的两个补偿侧支绕组同极性串联。
