谈谈电感是为何可以消灭EMC

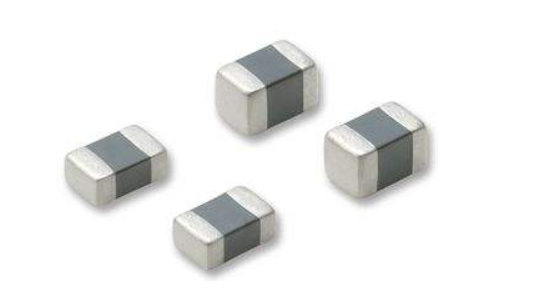

过滤电力电容器、共模电感、磁珠在EMC设计方案电源电路中是普遍的影子，也是解决干扰信号的三大神器。

针对这三者在电源电路中的功效，坚信也有许多 技术工程师搞不懂，文章内容从设计方案中深入分析了解决EMC三大神器的基本原理。

1、耦合电容

虽然从滤掉高频率噪音的角度观察，电容器的谐振不是希望的，可是电容器的串联谐振并不是一直有害的。

若想滤掉的噪音頻率明确时，能够根据调节电容器的容积，使串联谐振点恰好落在搔扰頻率上。

在具体工程项目中，要滤掉的磁感应噪音頻率通常达到百余MHz，乃至超出2GBHz。对这样高频率的磁感应噪音务必应用穿心电容才可以合理地滤掉。

一般电容器往往不可以合理地滤掉高频率噪音，是由于2个缘故：

(1)一个缘故是电容器导线电感导致电容器串联谐振，对高频率数据信号展现很大的阻抗，消弱了对高频率数据信号的旁通功效;

(2)另一个缘故是输电线中间的寄生电容使高频率数据信号产生藕合，减少了过滤实际效果。

穿心电容往往能合理地滤掉高频率噪音，是由于穿心电容不但带有导线电感导致电容器串联谐振过低的难题。

并且穿心电容能够立即安裝在金属材料控制面板上，运用金属材料控制面板具有高频率隔离的作用。可是在应用穿心电容时，要留意的难题是安裝难题。

穿心电容较大 的缺点是怕高溫和溫度冲击性，这在将穿心电容往金属材料控制面板上电焊焊接时导致非常大艰难。

很多电容器在电焊焊接全过程中产生毁坏。尤其是当必须将很多的穿心电容安裝在控制面板处时，只需有一个毁坏，就难以恢复，由于在将毁坏的电容器拆下来时，会导致相邻其他电容器的毁坏。

2、共模电感

因为EMC所遭遇解决困难大多数是共模干扰，因而共模电感也是大家常见的强有力元器件之一。

共模电感是一个以铁氧体为变压器骨架的共模干扰抑止元器件，它由2个规格同样，线圈匝数同样的电磁线圈对称性地线圈电感在同一个铁氧体环状变压器骨架上，产生一个四端元器件，要针对共模数据信号展现出大电感具备抑制效果，而针对差模数据信号展现出不大的漏电感基本上失灵。

基本原理是穿过共模电流量时磁芯中的磁通量互相累加，进而具备非常大的电感量，对共模电流量具有抑制效果，而当两电磁线圈穿过差模电流量时，磁芯中的磁通量互相相抵，基本上沒有电感量，因此差模电流量能够无衰减系数的根据。

因而共模电感在均衡路线里能合理地抑止共模干扰数据信号，而对路线一切正常传送的差模数据信号无危害。

共模电感在制作时要考虑下列规定：

(1)线圈电感在电磁线圈变压器骨架上的输电线要互相绝缘层，以确保在瞬时速度过压功效下电磁线圈的匝间不产生穿透短路故障;

(2)当电磁线圈穿过瞬时速度大电流量时，变压器骨架不必处于饱和状态;
