今天一起来聊聊二极管在直流电机上的效果

在直流无刷电机H桥电路中四个二极管的效果

单项直流电桥工作时，任何时刻都会有两个二极管处在导通状态，另外两个二极管处在截止状态。反电动势只有在直流电机在制动状态下或电源电路在返乡供电标准下才会存有，不可能在一边开展整流工作一边为反电动势工作。

直流电机H桥电路中mos管串联二极管的效果

由于MOSFET的体二极管速度很慢，有反向直通，因此可以选用一个二极管串联在外面，外边再整体串联一个二极管。

并且高压瞬态完全是不同的，就像现在大伙做的逆变器，全桥，都是还没有考虑到这个直通的，因为这个直通的时间都是次ns级之内的。

MOS管还是能够扛住的，随后碰到那类超级变态的高可靠性要求，就算全部都是FAIL，串联二极管没有特别要求只需要电流量够就可以了。

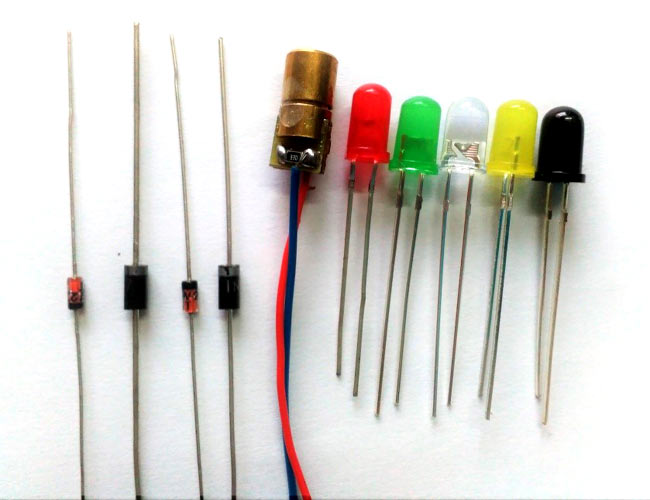

二极管有什么作用呢

一、可以整流
