使用按钮式数字电位器的可调电压输出设计

问题：

如何使用数字电位器来产生可调电压输出?

答案：

使用按钮式数字电位器。

本文介绍一款利用按钮式数字电位器简单高效地控制高达20 V电压的完整解决方案。这款完整的解决方案提供一种可调电源，可用于需要可调电压输出的各种应用。图1显示具有可变输出功率的相应开关稳压器，使用AD5116数字电位器和具有集成式推挽输出级的ADCMP371比较器。通过添加开关，而不是按钮，可以使用微控制器来调节电压。

AD5116具有64个可用的游标位置，端到端电阻容差为±8%。此外，AD5116包含一个EEPROM来存储游标位置，可通过按钮手动设置。对于需要固定标准上电电压的应用，这个功能非常有用。

该电路由电压VIN供电，最高可达20 V。AD5116和ADCMP371的电源电压VDD也可由VIN生成，例如，通过ADP121等稳压器。

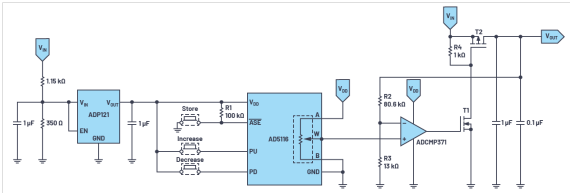

图1.带可变输出、通过按钮控制的高压开关稳压器。

电路工作原理

输出电压VOUT通过反馈网络的开关频率控制。通过分压器反馈到比较器，然后与数字电位器设置的基准电压进行比较。如果从VOUT获取的电压高于基准电压，比较器输出切换到低电平，以阻隔NMOS晶体管T1和PMOS晶体管T2，从而降低VOUT。如果从VOUT获取的电压低于基准电压，比较器输出切换到高电平，两个晶体管切换到导通状态(饱和)，从而增加VOUT。通过这种基于比较的功能，晶体管在开启/关断模式下以短脉冲工作，使各晶体管保持低损耗。除电位器的输出电压外，开关频率还受VOUT的负载影响。

随着数模转换器(DAC)输出电压增高，T2关断的时间变长，比较器输出相应增高。比较器输出提供一系列更高频率、速度更快的正电源输出脉冲。如果DAC输出电压降低，则情况相反。

经过滤波的VOUT通过公式1确定。

VW为电位器抽头W处的DAC输出电压。
