共模电感与磁芯的关联 一起来谈谈吧

在一般情况下，共模电感使用的磁芯为铁氧体磁芯。铁氧体磁芯可分成两大类：镍锌类和锰锌类。镍锌原材料的特性使初始磁导率低，但它们能够在很高的频率下维持磁导率不会改变。反过来，锰锌原材料的初始磁导率非常高，可是在频率为20KHz时磁导率就有可能逐渐降低。

因为共模电感的镍锌铁氧体磁芯的初始磁导率低，在低频时不可以造成高阻抗。噪音关键部分的频率超过10或20MHz时，它们是最常见的原材料。但是锰锌原材料在低频时磁导率很大，因此十分适用于抑制10KHz到50MHz范围内的电磁干扰信号。

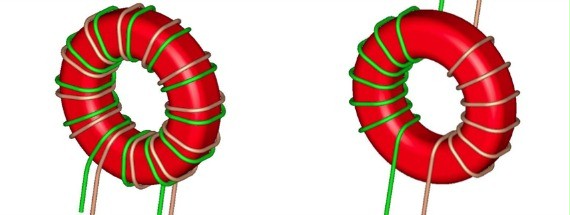

高磁导率锰锌类能够选用多种形状，如环形磁芯、E型磁芯、罐型磁芯、RM和EP磁芯等，但共模电感器大多会选择环形磁芯。
