Easy Drive™ ADC 简化高阻抗传感器的测量

增量累加 ADC 凭借高准确度和很强的抗噪声性能，非常适合用来直接测量很多类型的传感器。然而，输入采样电流可能压垮高源阻抗或低带宽、微功率信号调理电路。LTC2484增量累加转换器系列通过平衡输入电流解决了这个问题，从而简化了信号调理电路或者不再需要这种电路。增量累加 ADC 的常见应用是热敏电阻器测量。图 1 显示了直接测量高达 100kΩ的热敏电阻器时 LTC2484 的连接方式。数据 I/O 通过标准 SPI 接口连接，每个输入的采样电流约为：

其中

或者当 VREF 为 5V、两个输入都接地时，约为 1.67μA。

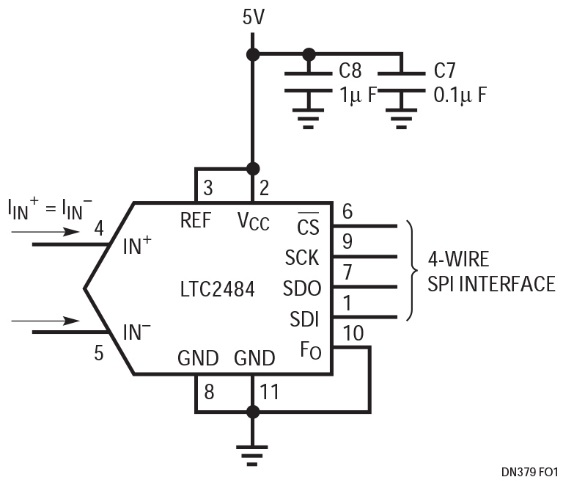

图 1：LTC2484 的连接方式

4-WIRE SPI INTERFACE：4 线 SPI 接口

图 2 显示怎样平衡热敏电阻器，以便最大限度减小 ADC 输入电流。如果基准电阻器 R1 和 R4 是准确相等的，那么输入电流为零，不产生误差。如果基准电阻器的容限为 1%，那么由于共模电压的轻微漂移，所测得电阻的最大误差为 1.6Ω，远远小于基准电阻器本身 1% 的误差。这个解决方案无需放大器，从而非常适合微功率应用。
