今天一起来聊聊进线电抗器和出线电抗器

变频器在使用中各位小伙伴们常常会见到有各种不一样的配置。有的在进线处设计了电抗器，有的在出线处设计了电抗器，也有的在进线和出线处都提升了电抗器。那么这些电抗器都起到什么作用呢?弄清楚这些电抗器的功效，对各位小伙伴们了解这些配置很有帮助。

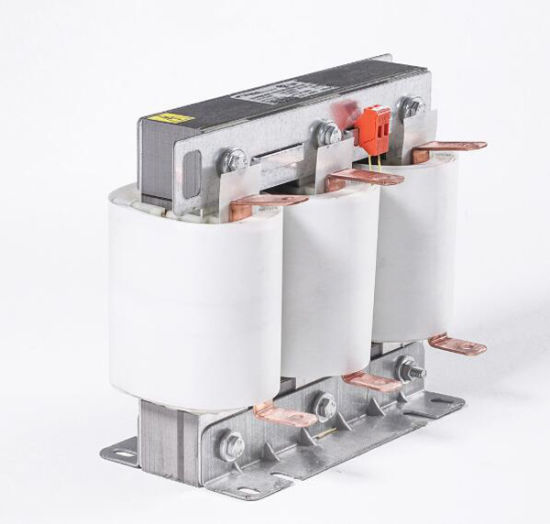

进线电抗器

进线电抗器主要是用来抗干扰的，能够抑制变频器对电网的影响，还可以避免变频器和其它机器设备之间相互之间影响。关键目的是为了更好地减少变频器的整流单元和整流/回馈模块的谐波，另外也减少了换向空缺。电抗器的功效同电网短路故障输出功率和传动系统功率之比相关。电网短路故障功率同传动装置功率之比强烈推荐要超过33:1。进线电抗器也可以限制因为电源电位差的骤降(如因为补偿机器设备或接地装置常见故障)而造成的电流量冲击性。

挑选进线电抗器需考虑到的因素

1、进线电抗器的电流量依照设备的进线电流量挑选就可以，也就是依照变频器最大输入电流量来挑选进线电抗器的工作电流量;

2、进线电抗器压降值：当变频器的整流器模块为不能回馈的整流器设备时，进线电抗器挑选2%电压;当变频器的整流器模块为可回馈的整流器设备时，应选择4%的网侧进线电抗器。
