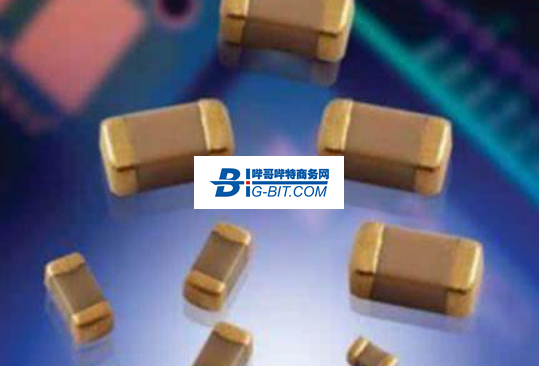

小型电容器已成为新形势

伴随着近期的民用型机器设备规格愈来愈小，愈来愈轻巧，电子产品內部的溫度上升，慢慢地逐渐应用叠层型电容器取代薄膜电容。尤其是FPD之中，为了更好地追求完美薄型化，开关电源电路板高宽比急剧下降，电子器件也逐渐开展低薄厚化和表层贴装化的研究设计。另外在中国髙压行业，做为电源变压器节约耗能的防范措施之一，应用叠层电容器可以在续航减少电力工程耗费。可是，在开关电源初中级中，待机状态的基础頻率是在好几百至好几千HZ，在一些高级的隔音设计方案电视机中，电容器会发生“啸叫”的状况。

村田制作所为了更好地处理该类啸叫难题，根据对叠层瓷器电容器的外界电级电焊焊接金属端子，来抑制电容器压电效应造成的电路板震动。下边就介绍一下这产品系列。

块状叠层瓷器电容器的啸叫基本原理及解决方案

块状叠层瓷器电容器的啸叫基本原理

因为瓷器的强介电荷造成的压电效应，叠层电容器在释放交流电流以后会向叠层的方位产生伸缩式。这是由于介电体一般的泊松比(横着形变指数)为0.3，如图2中所显示，与叠层方位竖直的方位，即与电路板平行面的方位也会产生伸缩式，結果造成 电路板表层造成震动并可以听见响声。电容器及其电路板的震幅仅为1pm～1nm，但震动响声已充足大到我们可以听到。单独电容器与气体造成的声阻抗有一定的区别，因而若仅是那样的话应当基本上是听不见啸叫的，殊不知电焊焊接到电路板上以后，电路板变成声阻抗变电器，使振动频率做到人耳能可辨别频率段(20Hz～20kHz)时，便会听见相近“叽”的响声。
