低磁耦合源极负反馈电感可帮助28GHz CMOS下变频混频器打入5G市场

近年来，市场正在开发新一代无线通信标准，例如5G蜂窝标准，以在无线数据流量中提供Gb/s数据传输能力。由于宽带频谱可用于支持Gb/s数据传输，因此许多国家（例如美国、欧盟、韩国、中国和日本）已计划将毫米波频段用于5G通信服务。

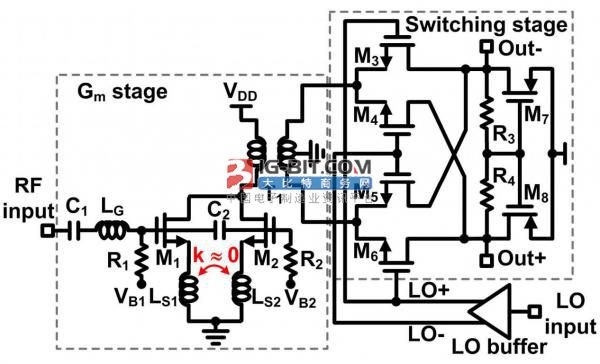

28GHz频段是韩国5G毫米波频段中具有潜力的方案，它可以使用直接转换接收器架构来实现低功耗5G毫米波收发器，以提高能效。直接转换接收机前端的线性度取决于下变频混频器。因此，实现低功耗的高度线性下变频混频器很重要。本文提出了一种高度线性的低功率28GHz毫米波下变频混频器，该混频器采用基于变压器的拓扑结构和带有低磁耦合源极负反馈电感器的微分叠加线性化技术，以改善因磁耦合失真而降低的线性度。它使用65纳米CMOS工艺实现和演示。
