新型连接器解决方案可实现112 Gbps PAM4数据速率

随着数据速率要求接近并超过112 Gbps PAM4，开发人员面临的挑战是如何平衡不断增长的吞吐量、可扩展性和密度要求，同时还要考虑功耗、信号完整性、上市时间以及成本。

为了获得这些数据速率，设计人员通常必须使用介电常数和耗散系数较低的特殊板层压材料。不幸的是，这些材料通常非常昂贵。

即使使用这些奇特的材料，另一个挑战是板上的走线长度仍然相对较短。如图1所示，即使使用昂贵的高速PCB材料，也很难获得任何明显距离的走线长度。

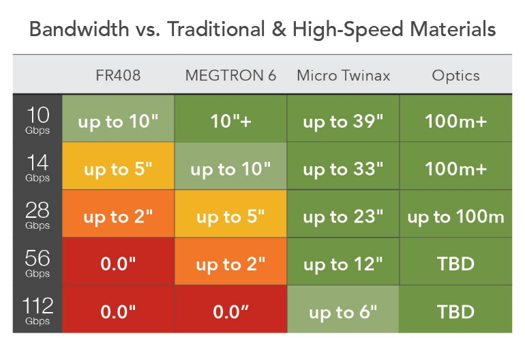

图1：PCB材料、双芯电缆、光学器件的走线长度比较。

为了解决这个问题，并以更高的数据速率提供可用的走线长度，通常沿着信号路径每隔几英寸就需要多个昂贵的“重定时器”芯片。简而言之，在PCB中路由当今的高速信号既具有挑战性又昂贵。关于按设计选择的插入损耗的比较，请参见图2。

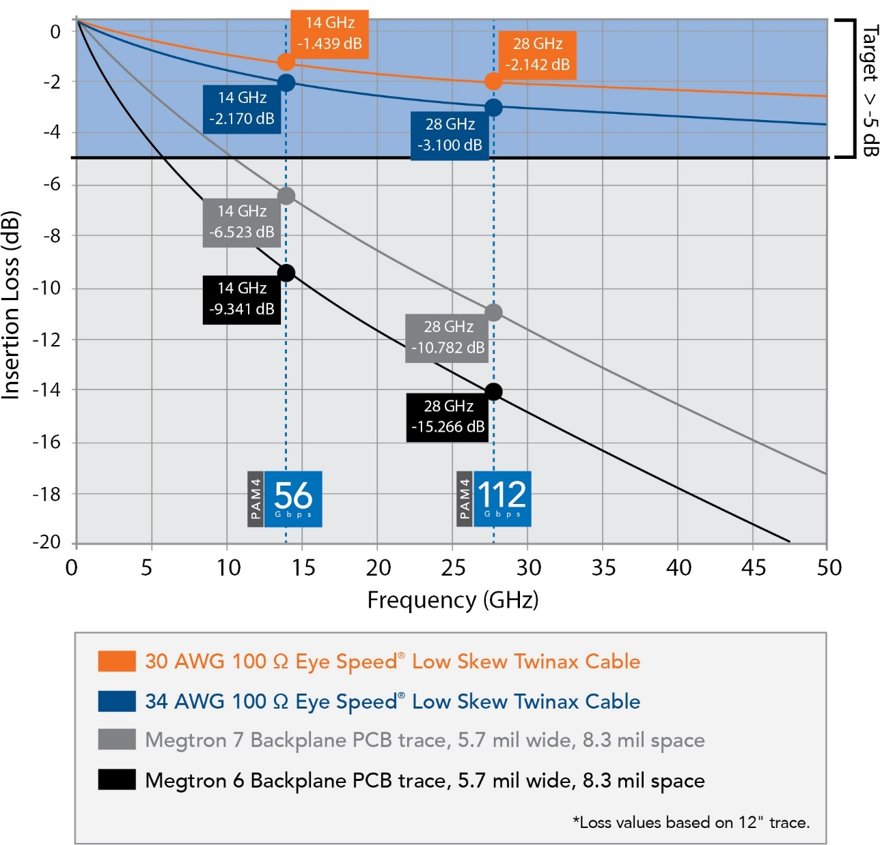

图2：插入损耗、PCB材料与微型Twinax电缆的比较。

另一种方法
