常用连接器插拔力标准

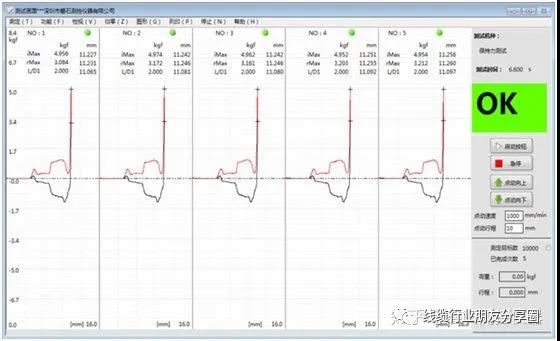

连接器为什么要测试插拔力?

接插件也叫连接器，国内也称作接头和插座，一般是指电器接插件，即连接两个有源器件的器件，传输电流或信号，公端与母端经由接触后能够传递讯息或电流，也称之为连接器。为了保证连接器适配后的可靠性和稳定性，依据EIA-364-13C(国际电气协会插拔力测试规范)特制定本标准，规定插入力不得大于额定值(确保使用者不至于很难插入适配头)，而拔出力不得小于额定值(防止在各种复杂场合松脱或掉落，造成设备连线中断及损坏)。

常规连接器插拔力标准

连接器类型

测试项目标准

测试条件

USB系列

1.连接器拔出力≥1.0Kg,焊线后注塑成品≥0.8Kg

测试头插拔次数≤10次

插拔速度为12.7mm/分钟

2.连接器插入力≤3.5Kg

Mini-Din系列

1.连接器拔出力≥1.3Kg,焊线后注塑成品≥1.0Kg

测试头插拔次数≤10次

插拔速度为25.4mm/分钟

2.连接器插入力≤3.5Kg

S-ATA系列

1.连接器拔出力≥1.0Kg

测试头插拔次数≤10次

插拔速度为25.4mm/分钟

2.连接器插入力≤4.5Kg

D-SUB系列-09P

1.连接器拔出力≥1.5Kg

测试头插拔次数≤20次

插拔速度为25.4mm/分钟

2.连接器插入力≤3.5Kg

D-SUB系列-15P

1.连接器拔出力≥2.0Kg

测试头插拔次数≤20次

插拔速度为25.4mm/分钟

2.连接器插入力≤5.0Kg

D-SUB系列-25P

1.连接器拔出力≥2.5Kg

测试头插拔次数≤20次

插拔速度为25.4mm/分钟

2.连接器插入力≤8.5Kg

D-SUB系列-37P

1.连接器拔出力≥3.0Kg

测试头插拔次数≤5次

插拔速度为12.7mm/分钟

2.连接器插入力≤12.5Kg

Housing系列-02P

1.连接器拔出力≥0.5Kg

测试头插拔次数≤5次

插拔速度为12.7mm/分钟

2.连接器插入力≤3.0Kg

Housing系列-04P

1.连接器拔出力≥0.5Kg

测试头插拔次数≤5次

插拔速度为12.7mm/分钟

2.连接器插入力≤3.0Kg

Housing系列-06P

1.连接器拔出力≥0.5Kg

测试头插拔次数≤5次

插拔速度为12.7mm/分钟

2.连接器插入力≤3.0Kg

Housing系列-08P

1.连接器拔出力≥0.7Kg

测试头插拔次数≤5次
