看懂这些知识 你就懂得区分TVS二极管了

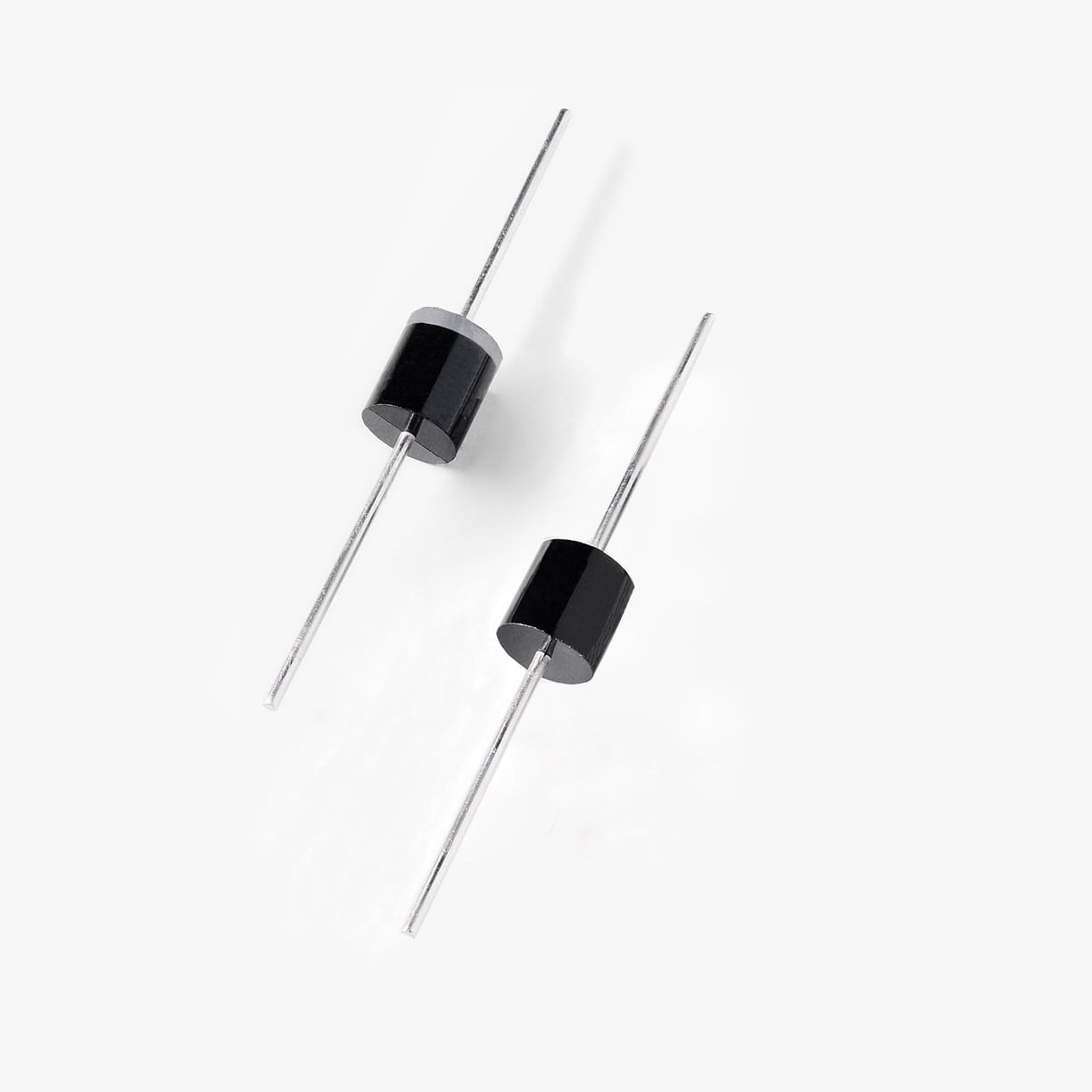

瞬态抑制二极管(Transient Voltage Suppressor)简称为TVS二极管，是一种二极管方式的高效能保护器件。当TVS二极管的两极遭受反向瞬态高能量冲击时，TVS二极管可以以10的负12次方秒量级的速度，将其两极间的高特性阻抗变成低特性阻抗，消化吸收达到数千瓦的浪涌输出功率，使两极间的工作电压箝位于一个预定值，合理地保护电子线路中的精密电子元器件，免遭各种各样浪涌脉冲的毁坏。

TVS二极管具备响应速度快、瞬态输出功率大、漏电流低、击穿电压误差、箝位工作电压容易操纵、无毁坏极限、体型小等优势。TVS二极管有单向与双向之分，单向TVS二极管的特性与稳压二极管很相似。

TVS二极管单双向的不同

1、单向TVS二极管用在直流电，双向TVS二极管用在交流电。

2、单向TVS二极管的特性与稳压二极管很类似，双向TVS二极管的特性等同于两个稳压二极管反向串联。

3、极间电容Cj单向TVS二极管的比双向TVS二极管的大。我们以LRC的为例子，单向TVS二极管的电容器C有65PF，双向TVS二极管的仅有15PF。

4、USB数据线上所有用的双向TVS二极管。

5、电流量曲线图不一样，单向的TV二极管的电路符号与一般的稳压二极管一样，其正向特性与一般二极管一样，反向特性为典型的PN结雪崩器件，双向TVS二极管正反向都是典型的PN结山崩器件。
