浅谈共模电感设计和工艺管控

大家都知道，随着电子设备、计算机与家用电器的大量涌现和广泛普及，电网噪声干扰日益严重并形成一种公害。 特别是瞬态噪声干扰，其上升速度快、持续时间短、电压振幅度高(几百伏至几千伏)、随机性强，对微机和数字电路易产生严重干扰，常使人防不胜防，这已引起国内外电子界的高度重视。电磁干扰滤波器(EMI Filter)是近年来被推广应用的一种新型组合器件。它能有效地抑制电网噪声，提高电子设备的抗干扰能力及系统的可靠性，可广泛用于电子测量仪器、计算机机房设备、开关电源、测控系统等领域。 如何进行优化设计，充分发挥其重要作用,是摆在磁性元件开发者重要课题,本文拟对共模电感设计和材料选材及工艺管控提供一些有益思路,供广大设计开发提供有益思路和探讨方法等参考使用。

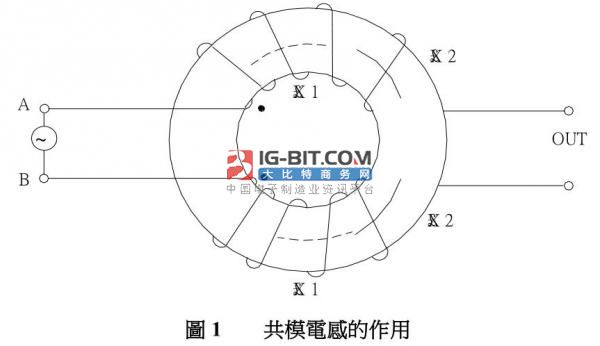

常见的滤波电感主要有三种：共模滤波电感、差模滤波电感和整流滤波电感。本文主要讲述共模电感，要设计一款共模电感需要一定的理论知识和丰富经验，才能设计合理的共模电感，下面我们来说明共模电感构造原理及应用。
