一文带你了解贴片电感电极小常识和发展趋势

电子产品不断朝小型化、轻型化、高性能方向发展趋势，对贴片电感的可靠性和集成化设计提出了更高的要求。贴片电感主要由三部分组成，线圈，磁芯和电极。其中，电极的设计是影响电感可焊性、耐焊性、集成化设计的关键因素。

1.电极的作用及评估

电极在电感中主要起导通电感线圈和电子元器件的作用，因此贴片电感设计时要考虑电极的可焊性、耐焊性及高可靠性。目前评估电极特性的常见方法主要包括可焊性试验、耐焊接热试验、抗弯强度试验、端电极附着力试验、跌落试验、晶须试验、振动试验、端子强度试验。

2.各类电极设计的优点和劣势

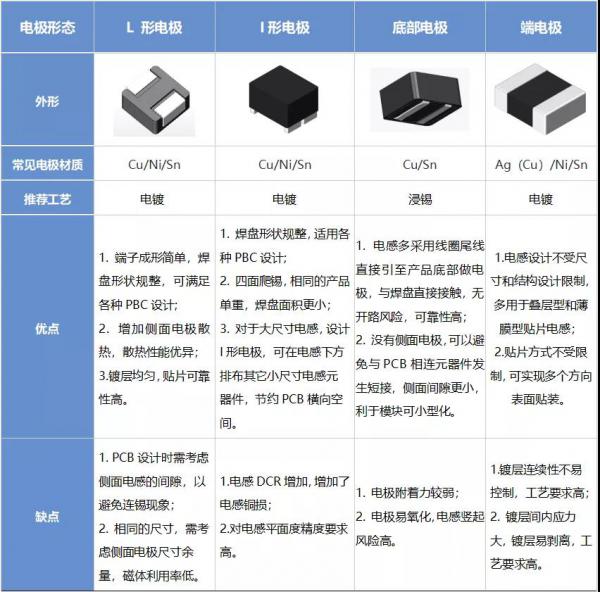

贴片电感电极根据外形可分为L 形电极、I形电极、底部电极、端电极，其优缺点如表格1所示。

图片来源于顺络电子

3.未来电极设计的趋势及驱动力

电感电极的设计要考虑上下游制造产线，从自身的核心痛点出发，满足智能化、高集成化、绿色化生产要求，因此电感电极的设计要向小型化、高精化、高可靠性、近净制造方向靠近。

智能化生产--高度集成和基于模型的定向化设计
