工业以太网电缆的五种常见解决方案

如何在保持环境额定等级、信号完整性和数据速度的同时进行以太网电缆连接呢?我们在此比较了五种常见解决方案的能力、利弊。

1. 配置 RJ45 连接器

对于住宅或办公室布线，RJ45连接器是常见应用，相对容易安装。这些类型的以太网连接器通常用于连接设备到网络的大多数路由器和以太网交换机等。连接两根电缆，需要标准的公端和母座连接器。还可以在连接两端用标准的RJ45公端连接器，然后添加母座转换器等。

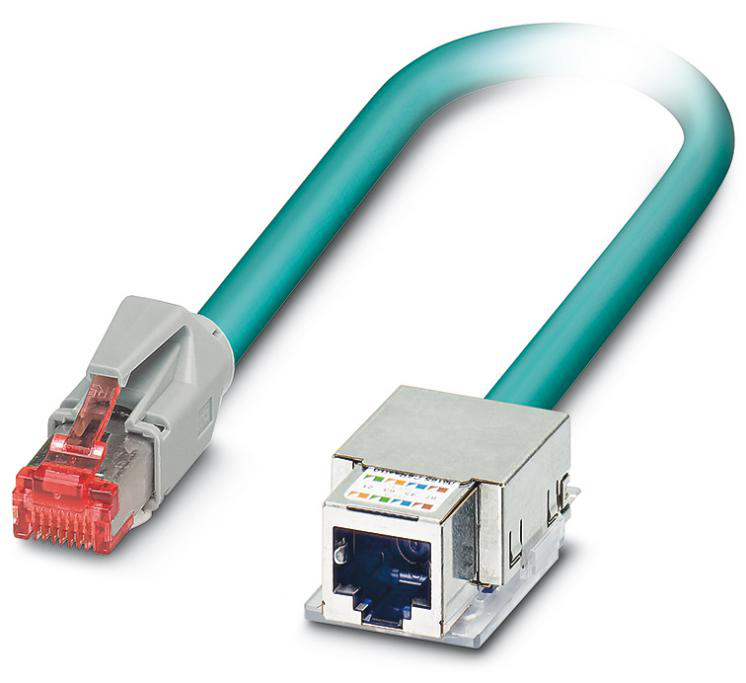

配置RJ45连接器的线缆(Phoenix )

优点：常见应用，方便，成本低。

缺点：不防水，高震动应用效果不太好，工业应用强度不够。

2. 使用工业M12 连接器

对于工厂工业布线，M12连接器已成为公认的标准。在许多视觉系统、I/O模块和数据记录器中使用，这种工业以太网连接器在潮湿、灰尘和高振动区域能保持数据完整性。它通常也被屏蔽，使数据传输免受电磁干扰(EMI)。

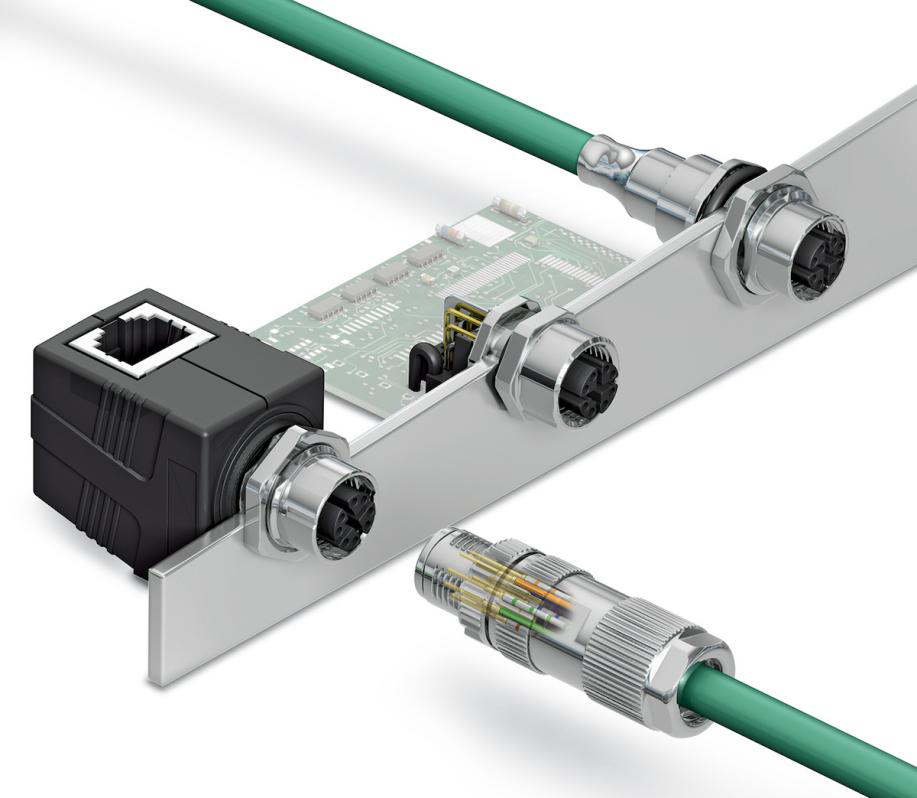

工业M12连接器(Phoenix)

优点：坚固，防水，安全锁定。

缺点：母座或转换器不通用。

3. 使用接线板

通常自由端接电缆首先需要装入接线盒或附件。因为面板上的密封部分必须密封电缆，连接器连接时不允许有间隙。连接数据电缆的一个常见方法是使用接线板。连接方法有：旋紧，推入弹簧连接，或绝缘位移连接(IDC)终断等。 此外，简单的RJ45连接也很常用。

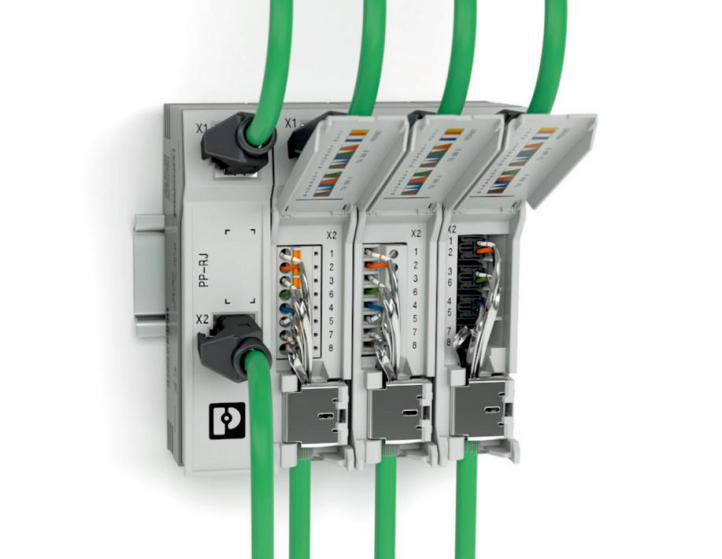

Phoenix 接线插板

优点：模块化，DIN轨道安装，各种布线选择。
