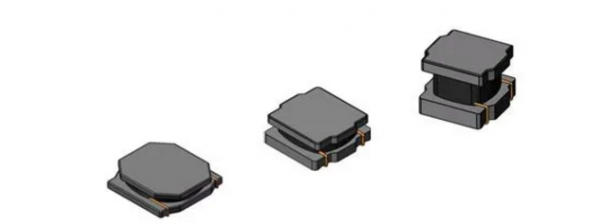

有关这种类型电感器的购买技巧
|
DC-DC转换器中的一个重要部件是输出级上的电感器，DC-DC转换器电感器的挑选是取得成功设计室需的很多关键设计方案挑选之一。电源开关DC-DC转换器与别的一些部件一起应用电感器开展工作电压调整。电路中的电感器在不一样拓扑中的功效将略有不同，实际在于系统软件是升压还是降压。使我们看一下2组普遍的拓扑，其中电感器在电路中出示不一样的作用，及其如何选择适合的电感器规格。 DC-DC转换器电感挑选 为DC-DC转换器挑选电感器的全过程在于很多主要参数。依据所涉及到的输出功率水准，这种电感器很有可能会非常大，很有可能必须对于您的系统软件开展订制设计方案。除开需要的占位总面积之外，在挑选DC-DC转换器电感器时还必须考虑到下列规格型号：
l额定电压和线圈电阻。电磁线圈自身将具备一定的电阻测量，这将造成发热量并减少电感两边的工作电压。线圈电阻应尽量低，以避免 输出功率耗损和发热量。此外，额定电压将在于电感器封裝的物理学规格。线绕电感器用以大功率转换器，而箔式电感器可用以低输出功率转换器。 l饱和电流。铁氧体磁芯电感器将具备一些饱和电流，高过该饱和电流时，电感器变压器骨架将饱和状态。这会在下一个电源开关周期时间中造成迟缓。应当挑选电感器，以使饱和电流超过系统软件中常需的较大电流量。 最终但并不是最不重要的是电感值。需要的电感值在于您应用的拓扑，由于这将决策电感在DC-DC转换器中必须实行的作用。这儿应考虑到2组DC-DC转换器拓扑：降压/升压/Cuk/瓦解Pi转换器和串联谐振桥式转换器。 降压，升压和Cuk转换器电感挑选 降压，升压和降压-升压转换器拓扑及其有关的Cuk和Split-Pi转换器在电源开关期内激话电路中的输出功率MOSFET时，都运用电感器来储存动能。每一次电感器转换时，流过逆变电源的电流量刚开始以与PWM信号的升高/下降时间类似的速度转变，而且电感器将形成自感电动势。 |
