连接设计技巧和恶劣环境下的注意事项

随着连接器制造商与用户和应用需求保持同步，连接器和电缆的设计也在不断发展。从创新的包覆成型解决方案到不锈钢盆式连接器本体，今天的产品提高了性能，并且比传统的现场组装连接器更方便。

影响连接性能的因素

许多因素影响连接器或电缆解决方案在环境中的预成型方式。材料选择和化学相容性是两个主要标准，因为它们可以直接影响特定应用解决方案的完整性。

塑料是用于保护连接器和电缆免受恶劣环境影响的主要材料。所使用的塑料材料对化学相容性有关键影响，并且已经针对特定用途开发了多种形式(请参见图1)。例如，某些材料可以承受非常冷的温度而不会破裂，而其他材料则可以抵抗会损害另一种塑料完整性的高温。

包覆成型的连接器由于其可靠性和坚固的结构而被推荐用于要求苛刻的应用。这些解决方案不只是简单的塑料外壳：相反，它们绝缘并保护电缆和连接器之间的所有连接点免受侵入。这些完全组装的产品还经过工厂测试，可简化安装并提高性能。

借助各种可用的塑料材料选项，提供了模压连接器解决方案，可以承受苛刻应用中的大多数化学物质。但是，某些应用可能要求很高，以至于塑料包覆成型体可能无法提供足够的保护。

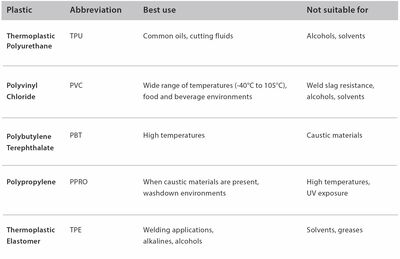

图1.材料及其在不同应用中的适用性。

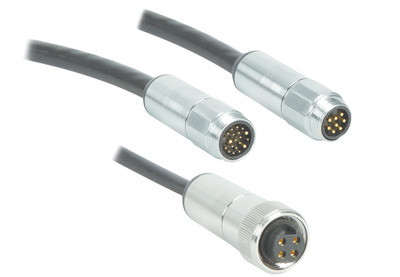

对于这些应用，有一些连接器选项，它们使用填充有灌封材料的不锈钢外壳。此类解决方案可提供更高的机械强度，并且在腐蚀性较强的化学药品应用中仍能保持良好的状态。此连接器的其他版本也允许进行其他危险场所认证。借助不锈钢连接器主体，等级316不锈钢在恶劣的工业环境中提供了耐用性的最佳选择：等级303和304更容易受到强腐蚀性化学物质的腐蚀。

一旦考虑了材料和化学兼容性，工程师就可以查看下一层规格：入口防护、振动、工作温度和抗拉强度。

防护等级

防护等级(通常称为IP等级)表明产品具有抵抗灰尘和水等环境污染物的能力。工程师应在恶劣应用中使用的电缆和连接器上寻求最低IP65防护等级。这样可确保不会渗透灰尘或水流。IP69K是提供的最高级别的防护等级，可确保在高压下防尘和防水。

震动问题

振动可能会威胁到断开连接器的耦合功能并破坏通过连接器的数据传输。为了承受这种危险，连接器、触点和电缆的设计和质量至关重要。

为防止连接器松动，连接器设计必须具有即使在高冲击和振动下也能保持啮合的特殊功能。触点设计必须防止配合接口间断连接或因振动而损坏。接触材料和电镀是强度、耐用性和电气性能的另一个关键要素。在最坚固的连接器和电缆产品中需要寻找的一些标准包括：

●机加工触点，而不是冲压或成型，以获得更好的性能;

●镀金而不是镀锡，以获得更好的电性能;

● 高绞线，而不是实心线或绞线最少，以实现最佳电缆灵活性;

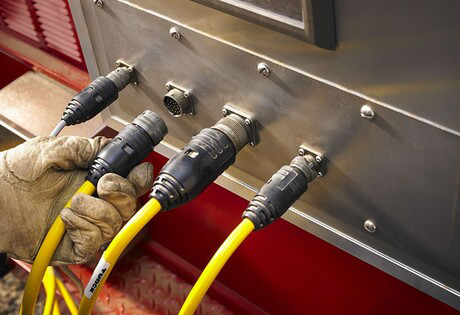

图2.完整的组装式连接软件包可在苛刻的环境中提供可信赖的解决方案。

温度挑战

如果没有正确的材料，应用的温度会影响性能。极低的温度可能会使电缆护套或塑料连接器主体破裂，并且某些材料在非常热的环境中会随着时间的流逝而分解。对于最合适的解决方案，寻找额定温度范围满足应用要求的连接器和电缆。不要忘记考虑温度波动引起的潜在问题。
