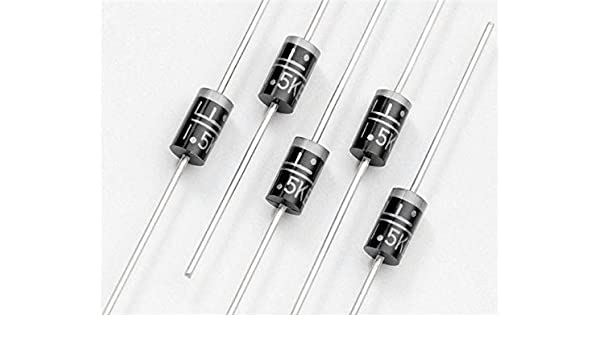

在这些电路上的TVS二极管有什么作用

(1)TN开关电源系统

雷击过电压波、负荷电源开关等人为因素操作不正确造成的过电压非常容易根据供电线路入侵电气电子设备内部，导致电气电子产品无效、错误操作，甚至会导致机器设备的永久毁坏，导致比较严重的财产损失。我们可以根据在开关电源线路上安裝浪涌消化吸收设备MOV和TVS二极管，执行二级保护，并对L、N线开展共模、差模保护。具体方法是在线路的前端安裝MOV作为第一级SPD保护，释放绝大多数雷击流，在线路的尾端(机器设备前端)安裝功率大的TVS二极管作为第二级SPD保护，进一步减弱过电压波动幅度值，将电力网电压降至E/I安全性抗压范围以内。

要特别留意的是，MOV与TVS二极管应达到工作电压和动能的融洽与相互配合，AB之间的线路长短不可低于5m，不然应提升线路长短或安裝退耦器件。

(2)数据信号线路
